Kotlin/Native 测试覆盖率统计

所以KN的这行代码跑没跑到？

相关项目

技术选型

基于什么，哪里动刀

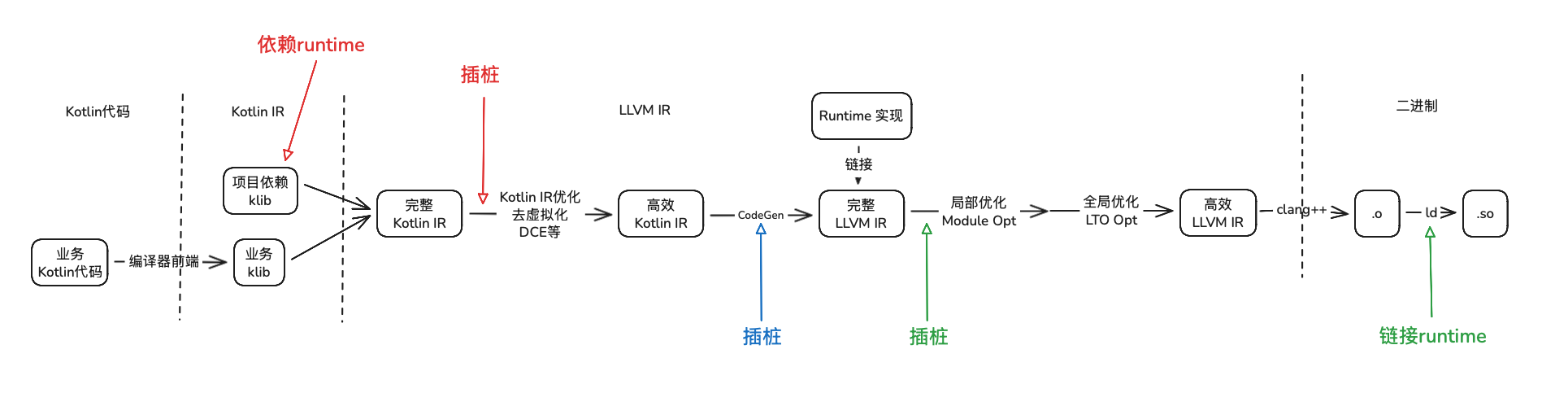

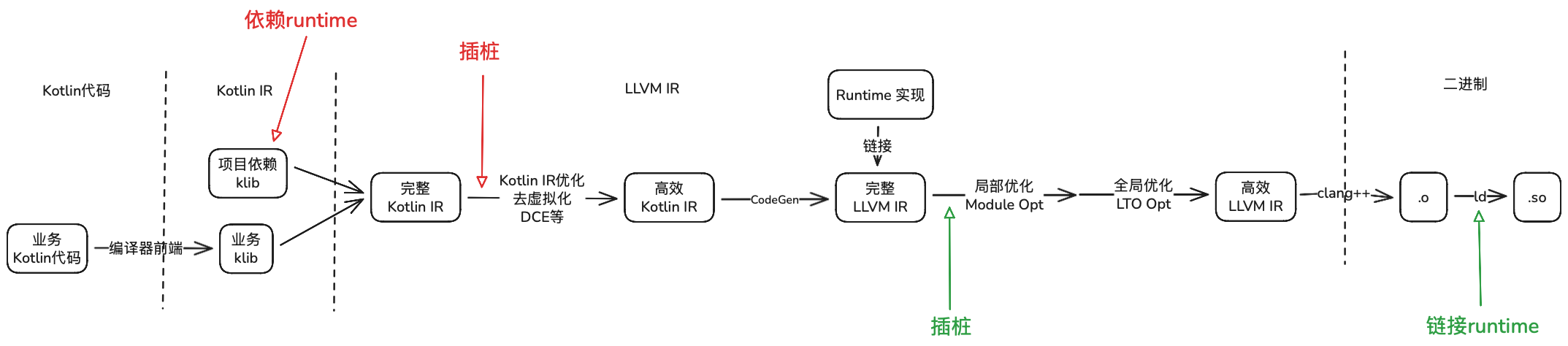

  1. 红色：发明部分轮子，Kotlin IR上插桩
    • 优点
      • KMP所有后端，jvm/wasm/js/native 可以共用一套工具
      • 插桩位置更靠近 Kotlin 代码，覆盖率和源码的对应关系更好
    • 缺点

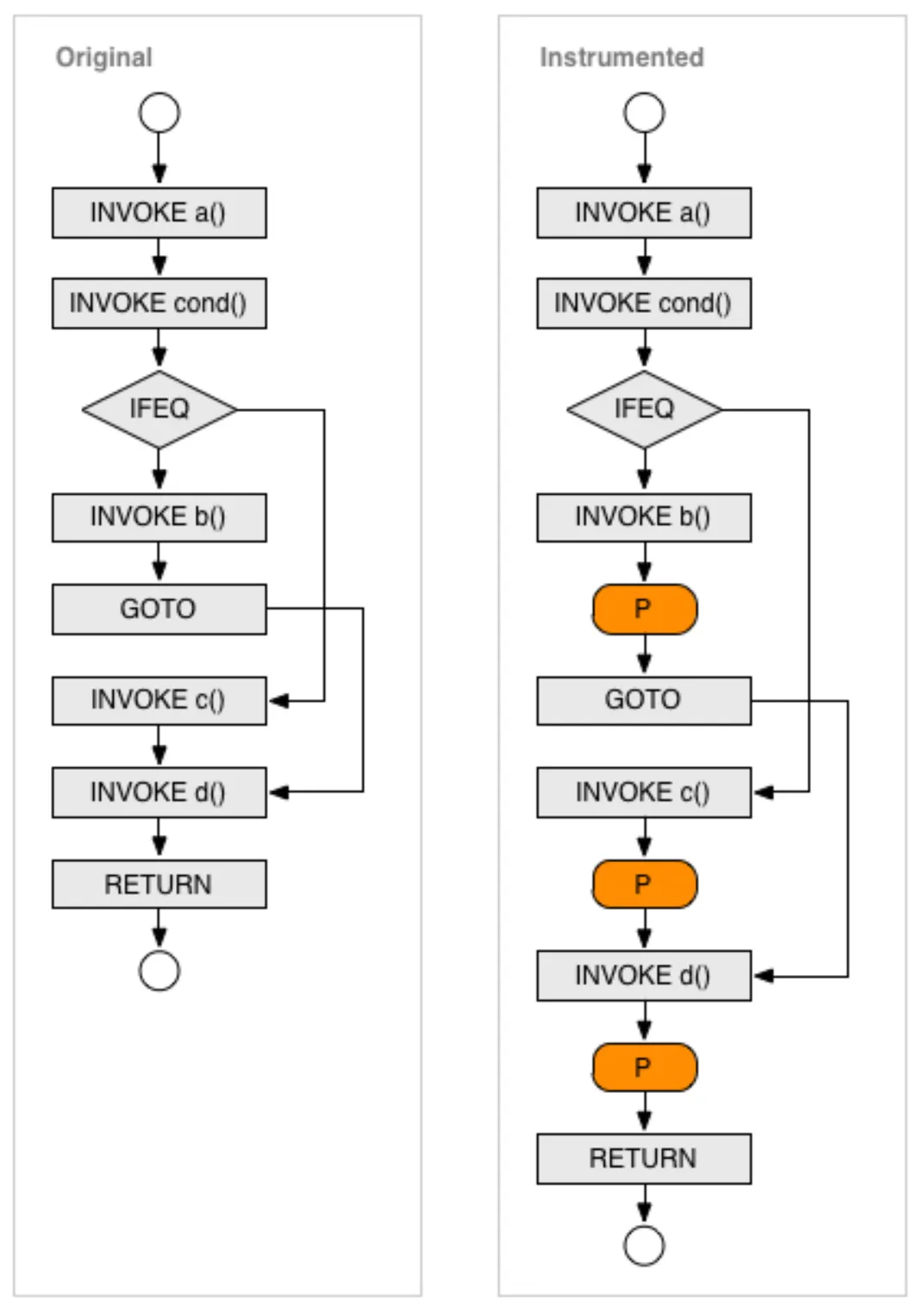

      • 需要进行 Control Flow Graph 分析（KN编译器中已有），插桩策略（参考jacoco）+实现（KCP，难度较大），进行离线结果分析/源码对应（考虑复用jacoco组件）
  2. 绿色：llvm gcov，LLVM IR上插桩，dwarf对应到源码
    • 优点
      • 成熟的native profile工具，接入简单
    • 缺点
      • LLVM IR 离 Kotlin 代码更远，已经经过了一些处理，如 Kotlin IR 上的的inline，一些高级语法难以对应到源码

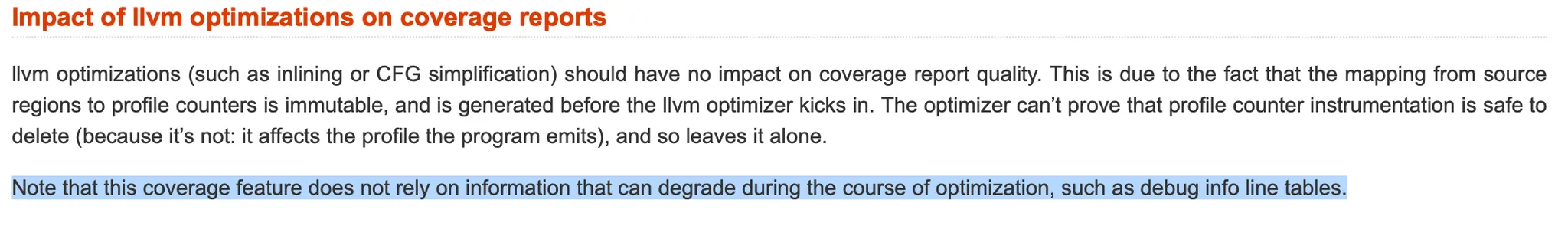

  3. 蓝色+绿色：llvm sourcebased，LLVM IR上插桩，CoverageMapping对应到源码
    • 优点
      • 成熟的native profile工具
      • 源码对应关系是和dwarf独立的另一套数据，便于针对 Kotlin 语法进行调整
    • 缺点
      • 需要实现根据 Kotlin IR 给 LLVM IR 添加 __llvm_coverage_mapping ，工作量大，升级 LLVM 复杂 alt text https://excalidraw.com/#json=aaQDMU02N7k53sisqFP_Z,HG6qXqnoE3cvnF9dwZHk1Q

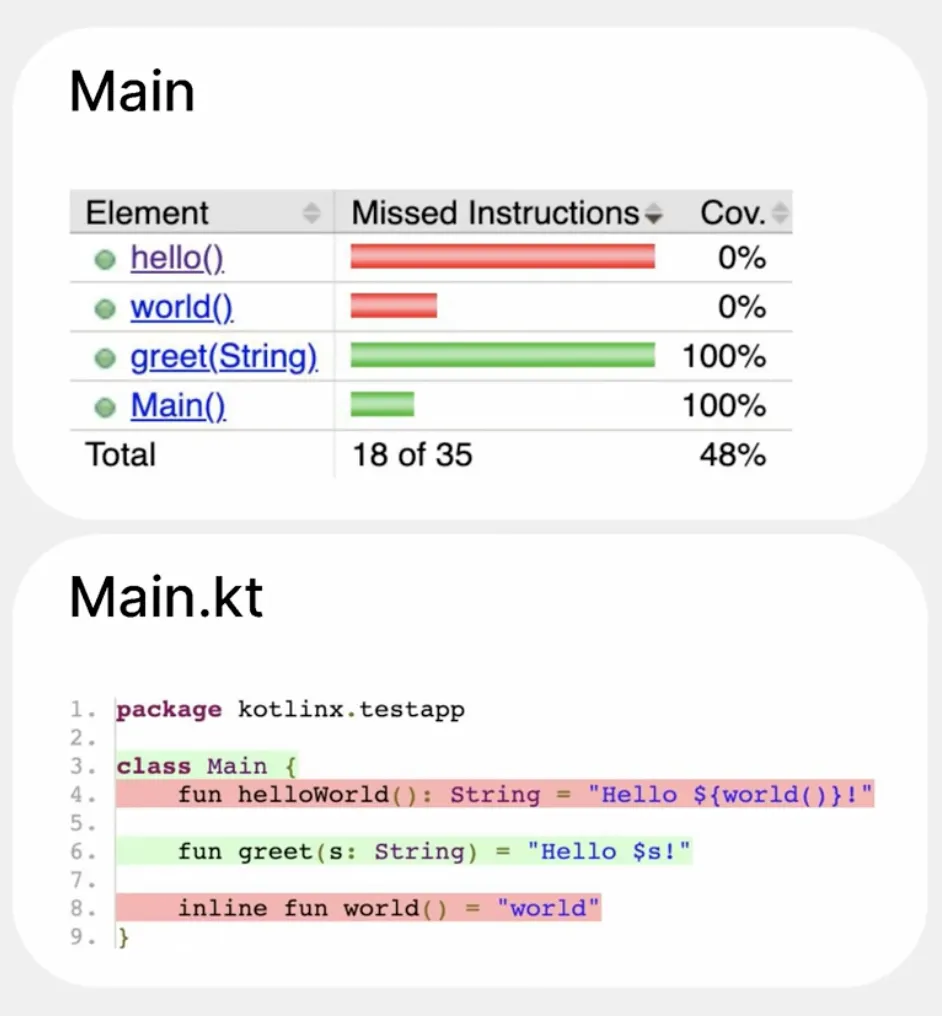

  • Kover作为JB专门为KMP开发的框架也没做到Kotlin IR上，Kotlin IR上实现难度应该较高
  • LLVM gcov可以只根据dwarf信息解析到代码，sourcebased实现需要在Konan前端加Code Coverage Map生成，成本较高
  • 综上选择 gcov 看看效果

KN 接入 LLVM gcov

参考实现：

  • kotlin工程：https://github.com/linhandev/KuiklyBase-kotlin/commits/gcov/ 分支最后一笔
  • 开启覆盖率需要在KMP工程中添加两个编译选项
    1
2

      freeCompilerArgs += "-Xadd-light-debug=enable"
  freeCompilerArgs += "-Xbinary=coverage=true"

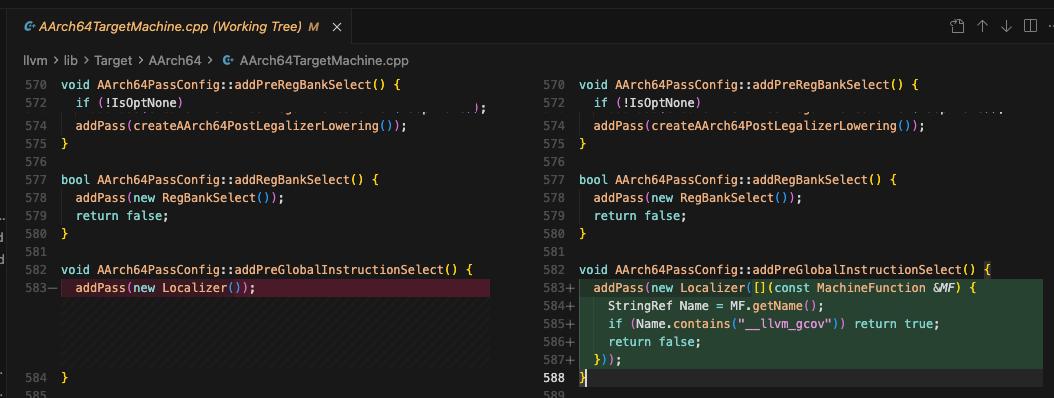

  • 大规模项目编译时，bc到o代码生成阶段gcov相关的函数寄存器优化耗时极长，跳过相关步骤后构建耗时大致为不开插桩时的一倍 alt text

LLVM gcov 原理

以C代码为例

1
2
3
4
5
6
7
8
9
10
11

#include <stdlib.h>

int main() {
    bool isOdd;
    if (rand() % 3 == 0) {
        isOdd = true;
    } else {
        isOdd = false;
    }
    return 0;
}

LLVM IR插桩

首先在llvm ir上运行 GCOVProfilerPass，插桩前

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

define dso_local i32 @main() #0 {
  %1 = alloca i32, align 4
  %2 = alloca i8, align 1
  store i32 0, i32* %1, align 4
  %3 = call i32 @rand()
  %4 = srem i32 %3, 2
  %5 = icmp eq i32 %4, 0
  br i1 %5, label %6, label %7

6:
  store i8 1, i8* %2, align 1
  br label %8

7:
  store i8 0, i8* %2, align 1
  br label %8

8:
  ret i32 0
}

插桩后

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

@__llvm_gcov_ctr = internal global [2 x i64] zeroinitializer

... ...

; Function Attrs: noinline norecurse optnone mustprogress
define dso_local i32 @main() #0 {
  %1 = alloca i32, align 4
  %2 = alloca i8, align 1
  store i32 0, i32* %1, align 4
  %3 = call i32 @rand()
  %4 = srem i32 %3, 2
  %5 = icmp eq i32 %4, 0
  br i1 %5, label %6, label %9

6:                                                ; preds = %0
  %7 = load i64, i64* getelementptr inbounds ([2 x i64], [2 x i64]* @__llvm_gcov_ctr, i64 0, i64 0), align 8
  %8 = add i64 %7, 1
  store i64 %8, i64* getelementptr inbounds ([2 x i64], [2 x i64]* @__llvm_gcov_ctr, i64 0, i64 0), align 8
  store i8 1, i8* %2, align 1
  br label %12

9:                                                ; preds = %0
  %10 = load i64, i64* getelementptr inbounds ([2 x i64], [2 x i64]* @__llvm_gcov_ctr, i64 0, i64 1), align 8
  %11 = add i64 %10, 1
  store i64 %11, i64* getelementptr inbounds ([2 x i64], [2 x i64]* @__llvm_gcov_ctr, i64 0, i64 1), align 8
  store i8 0, i8* %2, align 1
  br label %12

12:                                               ; preds = %9, %6
  ret i32 0
}

IR中多了一个@__llvm_gcov_ctr数组，包含两个int64，分别统计走if和走else bb的次数

链接runtime

链接 libclang_rt.profile.a，应当优先使用跟插桩pass同一个LLVM版本中的静态库。腾讯的LLVM 12没打出这个a，用DevEco里15的静态库版本是错配的，但是这种混搭使用中还没发现问题。PGO的runtime也在这个a里（_*llvm_profile**），做覆盖率统计主要就用到统计结果写盘相关的实现

1
2
3

T __gcov_dump # 手动触发结果写盘
T __gcov_fork
T __gcov_reset # 重置内存中的结果

hap集成

在合适的时机触发dump

1
2
3
4
5

extern "C" void __gcov_dump(void) __attribute__((weak));

if (__gcov_dump) {
    __gcov_dump();
}

要写到有权限的沙箱路径

  • GCOV_PREFIX=有权限的路径
  • GCOV_PREFIX_STRIP=99 去除所有前缀，在设置的路径平铺，⚠️ 可能导致碰撞
    • --hash-filenames 在文件名中添加hash
    • 设好dwarf信息后减少strip的前缀数量

覆盖率解析

  • gcno：coverage note，Control Flow Graph和代码的对应关系，只有代码的绝对路径位置没有代码内容
  • gcda：coverage data，运行时CFG中每条边的执行次数

注意：

  • 理论上有这俩就能解出来每行有没有执行，实际一些工具在设计上一定要求提供代码，没有代码时推荐lcov
  • 上面那笔参考实现 gcno 是写到执行 gradlew 命令时的当前目录，gcda 是写到 /data/app/el2/100/base/[bundle名]/files/gcov/。电脑上使用 hdc file recv [手机路径] [电脑路径] 将gcda下载到电脑上
  • exe/so中链接插了覆盖率桩的静态库，打静态库时就会出gcno，链接一个这样的库就会多生成一个gcda。ie：有几个gcno就会有几个gcda，一一对应
  • 运行多次程序，一个gcno可以对应多个gcda；但是不会有一个gcda对应多个gcno，有几个gcno一次运行就会生成几个gcda

llvm-cov

llvm自带工具，输出格式不是很好看/进行后续处理，不太推荐用这个

解析时把gcno和gcda放在一个文件夹，要求盘上在打包时原位置有代码

1
2
3

ls
# libc2k.gcda libc2k.gcno
gcov -b -f libc2k.gcda

部分输出，包含行/分支/函数覆盖，其中

  • -: 代表不认为这一行是代码，如注释，label等
  • #####: 代表认为这行是代码，而且没有被执行
  • 数字代表统计到这行执行了多少次
  • branch x taken 统计分支覆盖率
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

        -:    0:Source:/Users/hl/git/sample/kn_samples/switchLib/src/commonMain/kotlin/SwitchFunction.kt
        -:    0:Graph:libc2k.gcno
        -:    0:Data:libc2k.gcda
        -:    0:Runs:1
        -:    0:Programs:1
        -:    1:package com.example.switchlib
        -:    2:
function kfun:com.example.switchlib#processValue(){}kotlin.String called 1 returned 100% blocks executed 56%
        2:    3:fun processValue(): String {
        -:    4:    val value = 3
        -:    5:    return when (value) {
        1:    6:        1 -> "One"
branch  0 taken 0%
branch  1 taken 100%
        1:    7:        2 -> "Two"
branch  0 taken 0%
branch  1 taken 100%
        1:    8:        3 -> "Three"
branch  0 taken 100%
branch  1 taken 0%
    #####:    9:        3 -> "Three again"
branch  0 never executed
branch  1 never executed
    #####:   10:        5 -> "Five"
branch  0 never executed
branch  1 never executed
    #####:   11:        else -> "Other"
        1:   12:    }
        1:   13:}
        -:   14:
function kfun:com.example.switchlib#processValueCond(){}kotlin.String called 1 returned 100% blocks executed 56%
        2:   15:fun processValueCond(): String {
        -:   16:    val value = 3
        -:   17:    return when {
        1:   18:        value == 1 -> "One"
branch  0 taken 0%
branch  1 taken 100%
        1:   19:        value == 2 -> "Two"
branch  0 taken 0%
branch  1 taken 100%
        1:   20:        value == 3 -> "Three"
branch  0 taken 100%
branch  1 taken 0%
    #####:   21:        value == 3 -> "Three again"
branch  0 never executed
branch  1 never executed
    #####:   22:        value == 5 -> "Five"
branch  0 never executed
branch  1 never executed
    #####:   23:        else -> "Other"
        1:   24:    }
        1:   25:}

gcovr

gcovr基于gcov，支持的输出格式比较多，html格式看起来比较方便，json报告后续接处理流程比较方便，跟llvm-cov一样把gcno，gcda放在一个文件夹，要求盘上有代码

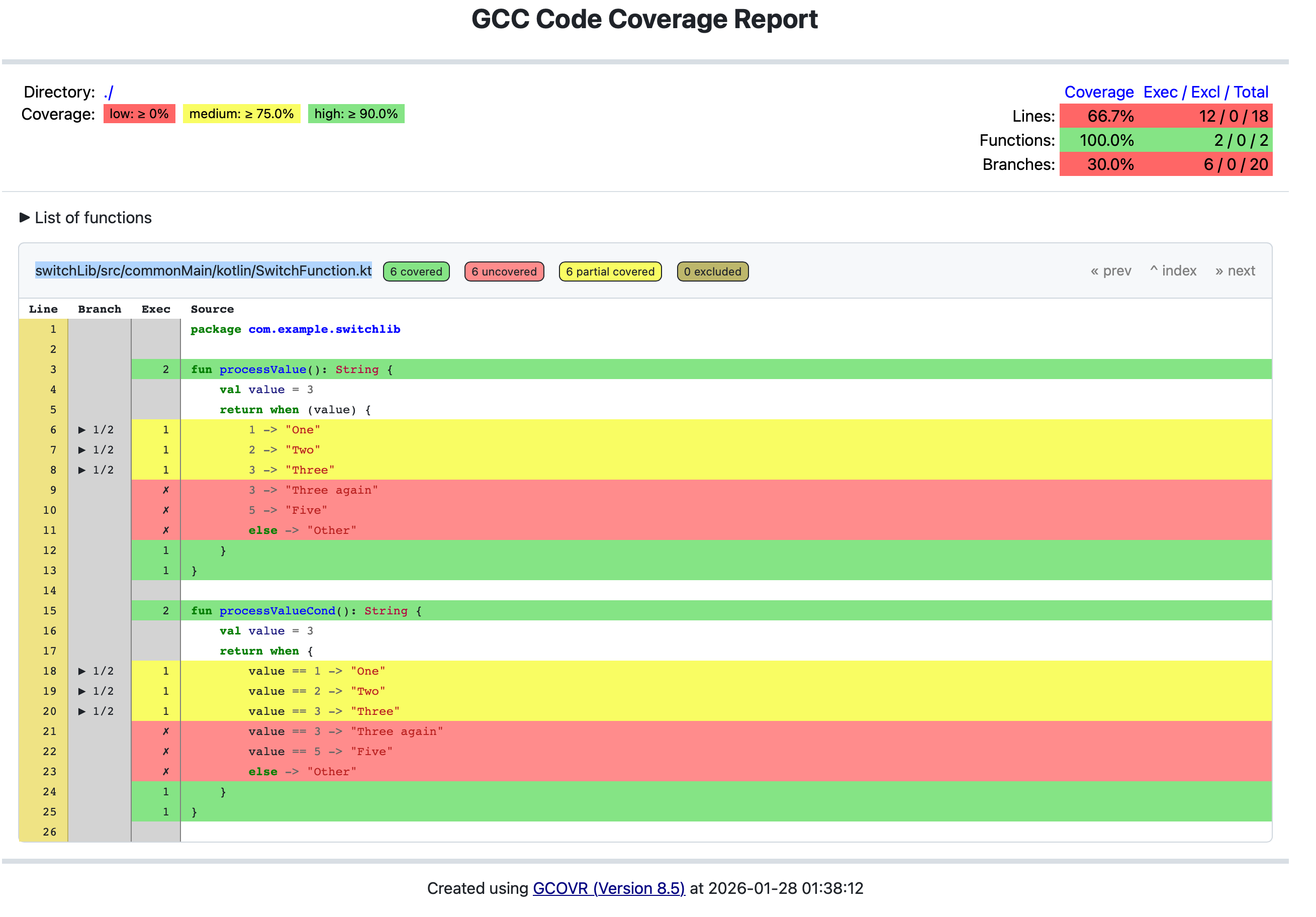

html报告，绿色100%执行，黄色有分支被部分执行，红色没执行，白色的是不认为是代码（注释这种）

1
2
3
4

python -m gcovr --html --html-details --output out/coverage.html --root [项目源码文件夹] \
  --gcov-ignore-errors=source_not_found \
  --gcov-ignore-errors=output_error \
  --gcov-ignore-errors=no_working_dir_found [包含gcno，gcda文件的路径]

alt text

json报告中有行/分支/函数覆盖率

1
2
3
4

python -m gcovr --json --root [项目源码文件夹] \
  --gcov-ignore-errors=source_not_found \
  --gcov-ignore-errors=output_error \
  --gcov-ignore-errors=no_working_dir_found [包含gcno，gcda文件的路径]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115

{
    "file": "switchLib/src/commonMain/kotlin/SwitchFunction.kt",
    "lines": [
        {
            "line_number": 3,
            "function_name": "kfun:com.example.switchlib#processValue(){}kotlin.String",
            "count": 2,
            "branches": [],
            "gcovr/md5": "81015be1cd4ce43c21880ee229b5e1f7"
        },
        {
            "line_number": 6,
            "function_name": "kfun:com.example.switchlib#processValue(){}kotlin.String",
            "count": 1,
            "branches": [
                {
                    "branchno": 0,
                    "count": 0,
                    "fallthrough": false,
                    "throw": false,
                    "source_block_id": 0
                },
                {
                    "branchno": 1,
                    "count": 1,
                    "fallthrough": false,
                    "throw": false,
                    "source_block_id": 0
                }
            ],
            "gcovr/md5": "9198419fd3b61d1b13355cc8c716c729"
        },
        {
            "line_number": 7,
            "function_name": "kfun:com.example.switchlib#processValue(){}kotlin.String",
            "count": 1,
            "branches": [
                {
                    "branchno": 0,
                    "count": 0,
                    "fallthrough": false,
                    "throw": false,
                    "source_block_id": 0
                },
                {
                    "branchno": 1,
                    "count": 1,
                    "fallthrough": false,
                    "throw": false,
                    "source_block_id": 0
                }
            ],
            "gcovr/md5": "8a04fefbaaf29f7620e152b5629ee660"
        },
        {
            "line_number": 8,
            "function_name": "kfun:com.example.switchlib#processValue(){}kotlin.String",
            "count": 1,
            "branches": [
                {
                    "branchno": 0,
                    "count": 1,
                    "fallthrough": false,
                    "throw": false,
                    "source_block_id": 0
                },
                {
                    "branchno": 1,
                    "count": 0,
                    "fallthrough": false,
                    "throw": false,
                    "source_block_id": 0
                }
            ],
            "gcovr/md5": "a63ff6c3b1086e8e98c4ee7f3815c643"
        },
        {
            "line_number": 9,
            "function_name": "kfun:com.example.switchlib#processValue(){}kotlin.String",
            "count": 0,
            "branches": [
                {
                    "branchno": 0,
                    "count": 0,
                    "fallthrough": false,
                    "throw": false,
                    "source_block_id": 0
                },
                {
                    "branchno": 1,
                    "count": 0,
                    "fallthrough": false,
                    "throw": false,
                    "source_block_id": 0
                }
            ],
            "gcovr/md5": "08b111aa51c291b9037756035641d8cc"
        },
        ... ...
    ],
    "functions": [
        {
            "demangled_name": "kfun:com.example.switchlib#processValue(){}kotlin.String",
            "lineno": 3,
            "execution_count": 1,
            "blocks_percent": 56.0
        },
        {
            "demangled_name": "kfun:com.example.switchlib#processValueCond(){}kotlin.String",
            "lineno": 15,
            "execution_count": 1,
            "blocks_percent": 56.0
        }
    ]
}

lcov

lcov主要在gcov的基础上扩展了报告展示和运行数据合并，不要求盘上有代码

1
2
3
4
5
6
7

lcov --gcov-tool /tmp/llvm_cov_wrapper.sh \
     --ignore-errors format,empty,inconsistent \
     --function-coverage \
     --branch-coverage \
     --capture \
     --directory . \
     --output-file coverage.info
  • --gcov-tool：指定gcov工具路径，建议跟插桩用同一个llvm，使用llvm工具链gcov不是一个exe，是llvm-cov下的一个模式，这个选项可以传一个脚本，内容 /path/to/llvm-cov gcov "$@"
  • --capture：从 –directory 下找所有gcda和gcno数据进行解析

结果中

  • SF：Source File，源码路径
  • FNL：Function Line，函数0在第15行定义
  • FNA：Function Name，函数0，checksum 1，函数符号名 kfun:com.example.switchlib#processValueCond(){}kotlin.String
  • FNF：Functions Found，共发现2个函数
  • FNH：Functions Hit，共执行2个函数
  • BRDA：Branch Data，第6行，第0组（一组就是一个分支），分支1，执行1次
  • BRF：Branches Found，共发现20个分支
  • BRH：Branch Hit，覆盖了其中6个
  • DA：Data，行号:执行次数
  • LF：Lines Found，共发现18行代码
  • LH：Lines Hit，共覆盖其中12行
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51

TN:
SF:/Users/hl/git/sample/kn_samples/switchLib/src/commonMain/kotlin/SwitchFunction.kt
FNL:0,15
FNA:0,1,kfun:com.example.switchlib#processValueCond(){}kotlin.String
FNL:1,3
FNA:1,1,kfun:com.example.switchlib#processValue(){}kotlin.String
FNF:2
FNH:2
BRDA:6,0,0,0
BRDA:6,0,1,1
BRDA:7,0,0,0
BRDA:7,0,1,1
BRDA:8,0,0,1
BRDA:8,0,1,0
BRDA:9,0,0,-
BRDA:9,0,1,-
BRDA:10,0,0,-
BRDA:10,0,1,-
BRDA:18,0,0,0
BRDA:18,0,1,1
BRDA:19,0,0,0
BRDA:19,0,1,1
BRDA:20,0,0,1
BRDA:20,0,1,0
BRDA:21,0,0,-
BRDA:21,0,1,-
BRDA:22,0,0,-
BRDA:22,0,1,-
BRF:20
BRH:6
DA:3,2
DA:6,1
DA:7,1
DA:8,1
DA:9,0
DA:10,0
DA:11,0
DA:12,1
DA:13,1
DA:15,2
DA:18,1
DA:19,1
DA:20,1
DA:21,0
DA:22,0
DA:23,0
DA:24,1
DA:25,1
LF:18
LH:12
end_of_record

lcov合并多次执行的报告

1
2
3
4
5
6

lcov --add-tracefile coverage.info \
     --add-tracefile coverage.info \
     --ignore-errors format,inconsistent \
     --function-coverage \
     --branch-coverage \
     --output-file coverage_merged.info

一波解析多次运行的覆盖率，生成合并的报告。其中两个run文件夹里都要同时包含gcno，gcda

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

tree .
.
├── coverage.info
├── run1
│   ├── libc2k.gcda
│   └── libc2k.gcno
└── run2
    ├── libc2k.gcda
    └── libc2k.gcno

lcov --gcov-tool /tmp/llvm_cov_wrapper.sh \
     --ignore-errors format,empty,inconsistent \
     --function-coverage \
     --branch-coverage \
     --capture \
     --directory run1/ \
     --directory run2/ \
     --output-file coverage.info

如果两次运行的程序完全一样，gcno完全一样，可以用一个gcno+多个gcda生成合并报告

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22

tree .

.
├── coverage.info
├── libc2k.gcno
├── run1
│   └── libc2k.gcda
├── run2
│   └── libc2k.gcda
└── run3
    └── libc2k.gcda

lcov --gcov-tool /tmp/llvm_cov_wrapper.sh \
    --ignore-errors format,empty,inconsistent \
    --function-coverage \
    --branch-coverage \
    --capture \
    --build-directory . \
    --directory run1 \
    --directory run2 \
    --directory run3 \
    --output-file coverage.info

edge case

  • inline https://youtu.be/jNu5LY9HIbw?t=278 （jacoco 24年已经支持了） alt text

  • 异常

  • lambda

  • chained call

TODO

  • 是否可以控制插桩代码的范围
  • 补全edge case，分析原因，解决方法
KN
KN KMP Kotlin Native Test Coverage 覆盖率
All Rights Reserved.
