KN 地址消毒

One of the first Internet-spread computer worms was the Internet Worm in 1988, which exploited a buffer overrun. More than thirty years later, we are still seeing attacks that exploit this type of programming bug. – Detecting memory safety violations, Arm Developer Manual

背景信息

	ASAN	HWASAN	MemDebug	GWP-ASan
全名	Address Sanitizer	Hardware-Assisted Address Sanitizer	Memory Debug	Google-Wide Profiling GWP-ASan Will Provide Allocation SANity
部分检测依赖插桩	✅	✅	❌	❌
开销	cpu，内存 200%	cpu 200% 内存 10～35%	cpu，内存 10～20%	cpu，内存 < 5%，可调
基本原理	Shadow Memory，红区	Shadow Memory，指针Tag		page电网

鸿蒙san文档

KN故障模式：认为关键是谁申请的内存，谁拿着指针做非法访问

	C指针	KN指针
C使用	正常san	1. KN栈内存没发现获取指针方式，给不到C 2. KN堆内存溢出到内存池外 3. KN堆内存溢出到内存池内
KN使用	konan接llvm san插桩pass	同C使用

异常类型

空间
- heap buffer under/overflow
- stack buffer under/overflow
时间
- heap use after free
- stack use after scope (return?)
- double free
- free nonallocated memory

鸿蒙官网异常类型

asan： heap-buffer-overflow stack-buffer-overflow stack-buffer-underflow heap-use-after-free stack-use-after-scope attempt-free-nonallocated-memory double-free
hwasan：stack-buffer-overflow/underflow stack-use-after-return heap-buffer-overflow heap-buffer-underflow heap-use-after-free double-free
gwpasan：double free use_after_free invalid free left invalid free right buffer underflow

堆栈分配方法

堆
- calloc/malloc/free
- jemalloc
- new delete
栈
- alloc

san 原理

Asan

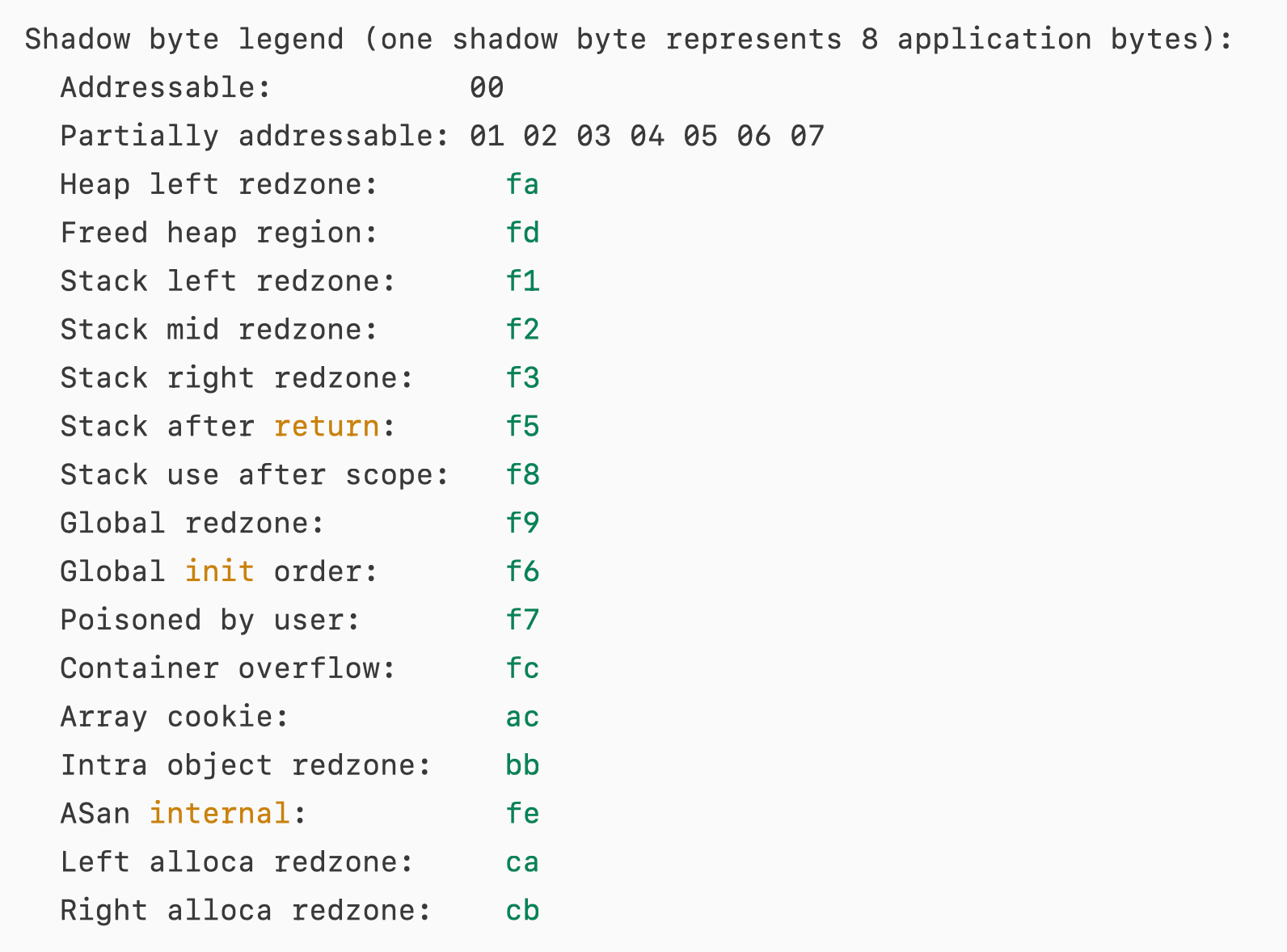

被投毒（poison）的内存叫红区（redzone），哪里有毒的信息记在影子内存（shadow memory）里
1 shadow memory byte对应8个normal memory byte，分配的正常内存8 byte对齐，如malloc 13 bytes，05代表sm这个byte对应的应用8byte内存中前5byte是可以访问的，后3byte是不能访问的
插桩：分配栈内存时前后poison，读写内存前根据sm进行校验
运行时：分配堆内存时前后poison，释放的堆内存整个poison在FIFO队列中等一段时间
性能开销：sm操作
内存开销：8 byte对齐导致的空洞，前后的红区，释放后的隔离区，申请的内存8 byte向上取整和的1/8用于sm

HWASAN

Detecting-memory-safety-violations
Arm Memory Tagging Extension Whitepaper
利用arm硬件寻址时的Top Byte Ignore功能：128G = 2 ^ 7 * 2 ^ 10 (kb) * 2 ^ 10 (mb) * 2 ^ 10 (gb) = 2 ^ 37 bytes。37 bit就能表示128G的内存地址空间，64位系统上寻址时高位是用不到的

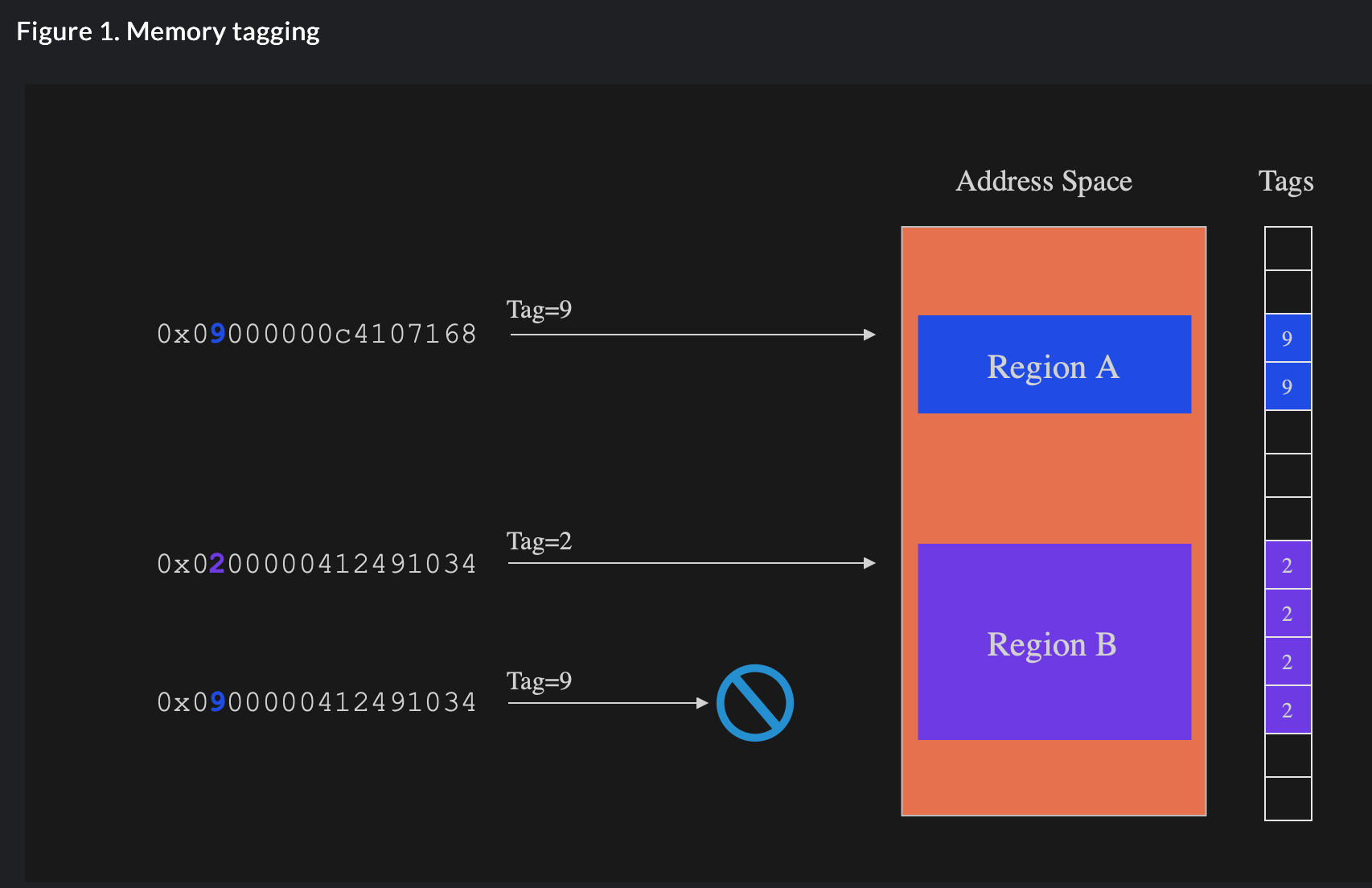

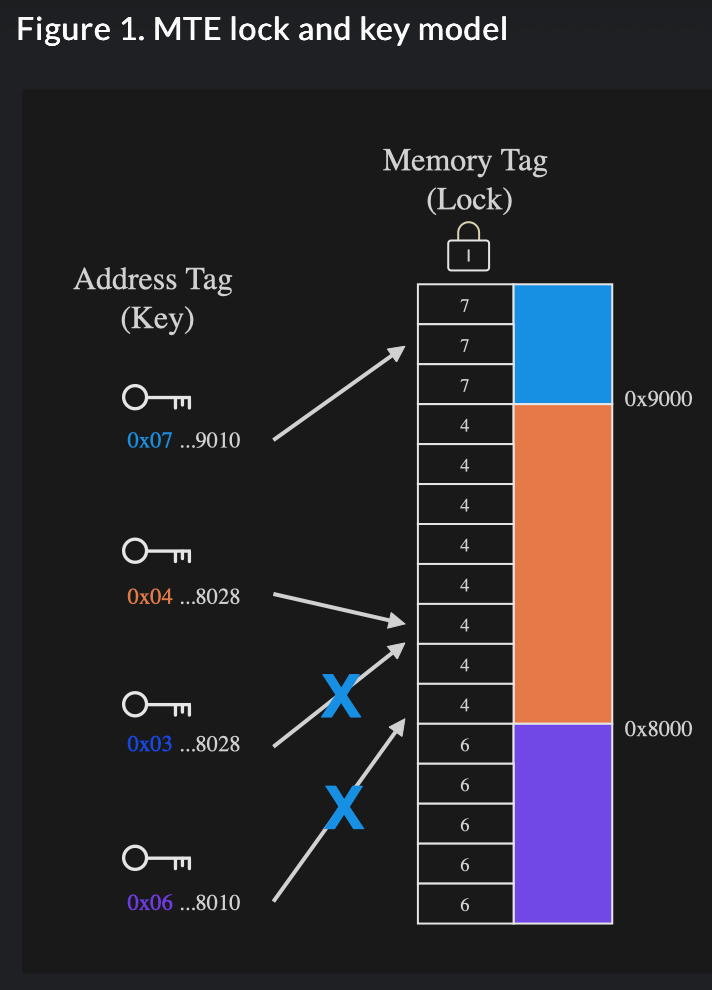

分配内存时拿到的地址是带tag的，使用地址时检查地址中的tag和被访问地址的tag是不是一致
LLVM的hwasan实现tag是8位，也有shadow memory，1 sm byte对 16 应用byte。应用内存分配16 byte对齐
- 分配
  - 分配了 n * 16 + 1～15 bytes：sm中保存实际分配的byte数，应用内存最后一个byte保存tag
  - 分配了 n * 16 bytes：sm中保存tag
- 检查
  - 如果shadow byte值 [1, 15]：
    - 指针tag == shadow byte：视为完整16字节粒度的正常tag，有效
    - 指针tag != shadow byte：视为短粒度tag，检查访问地址是否在16字节粒度的前N字节内（N为shadow byte值），且指针tag是否与应用内存16 byte中最后一个byte存的tag匹配
      - 如果都满足：短粒度访问有效
      - 否则：无效
  - 否则（shadow byte值 > 15或为0）：
    - 如果指针tag与shadow byte匹配：有效
    - 如果指针tag与shadow byte不匹配：无效


┌─────────────────────────┐
│ Extract PtrTag (>>56)   │
│ Compute Shadow = Addr>>4│
│ Load MemTag from Shadow │
└────────────┬────────────┘
             ↓
      ┌─────▼──────┐
      │ PtrTag ==  │
      │  MemTag?   │
      └──┬─────┬───┘
    Yes  │     │ No
         │     ↓
         │  ┌──▼──────────┐
         │  │MemTag > 15? │ (Not short granule)
         │  └──┬─────┬────┘
         │ Yes │     │ No
         │     │     ↓
         │     │  ┌──▼────────────────────┐
         │     │  │ (Addr&15)+Size > Tag? │
         │     │  └──┬─────┬──────────────┘
         │     │ Yes │     │ No
         │     │     │     ↓
         │     │     │  ┌──▼──────────────┐
         │     │     │  │ Load Tag @Addr|15│
         │     │     │  │ PtrTag == Tag?  │
         │     │     │  └──┬─────┬────────┘
         │     │     │ Yes │     │ No
         ↓     ↓     ↓     ↓     ↓
      [OK]    [ ERROR ]  [OK]  [ERROR]

GWP

GWP-ASan的实现通常被描述为电网。性能方面为了减小开销只随机sample部分内存分配进行防护，检查通过mmu硬件进行开销较小，分配和释放内存时会回栈有一些开销，总体性能开销～5%。内存方面开销来自分配guard页和空洞，开销是固定可调的。

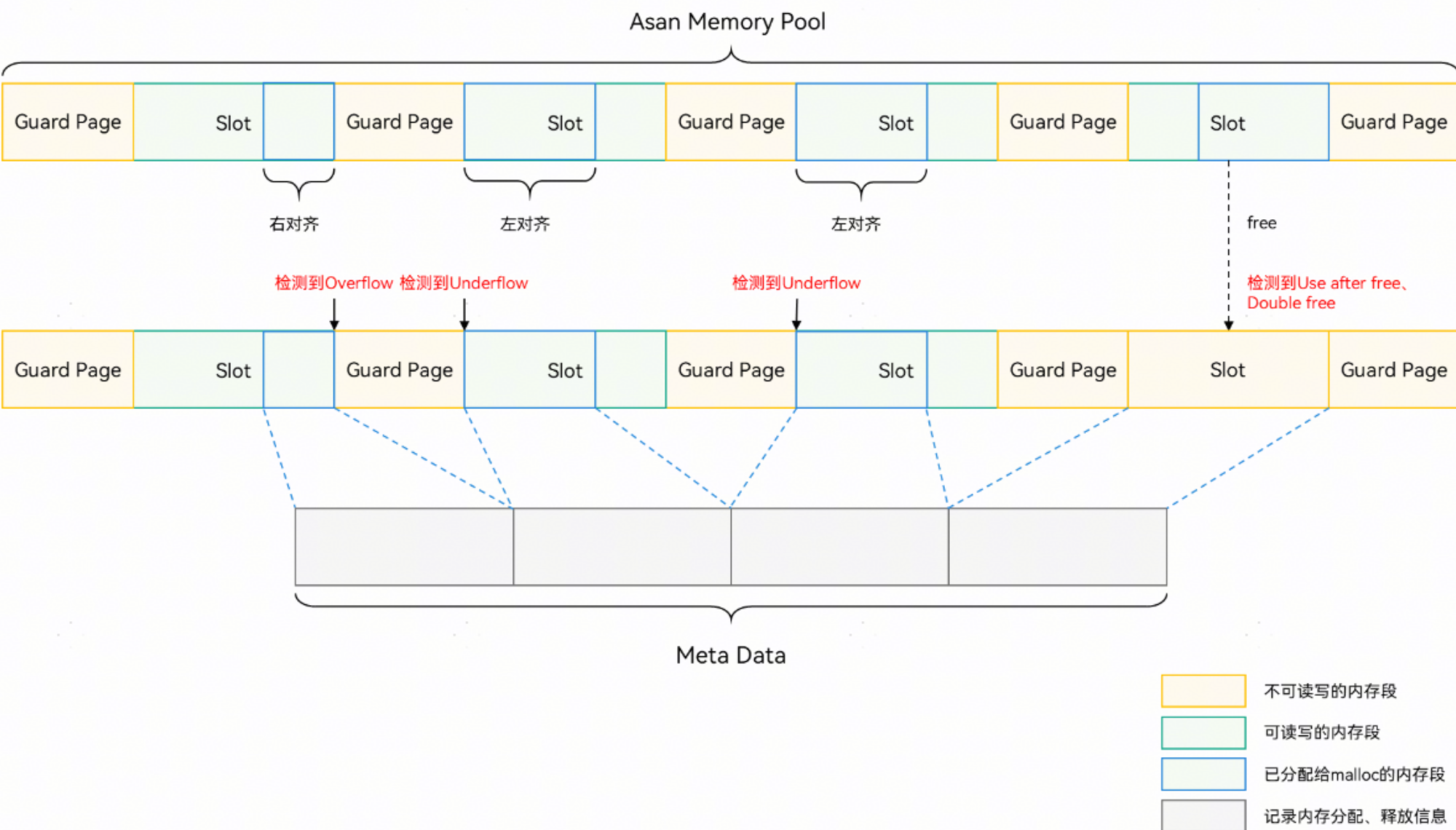

上下溢：如检查下溢时将数据分配到gwp内存池中向slot低地址方向对齐，这样指针-1的位置会访问到上一个不可读不可写不可执行的guard page，触发mmu异常信号
uaf：释放内存时将这段内存所在的整个Slot设为不可读不可写不可执行，持续一段时间，uaf访问时触发mmu异常信号
一次申请超过1 page的内存不会防护

DevEco LLVM san编译参数

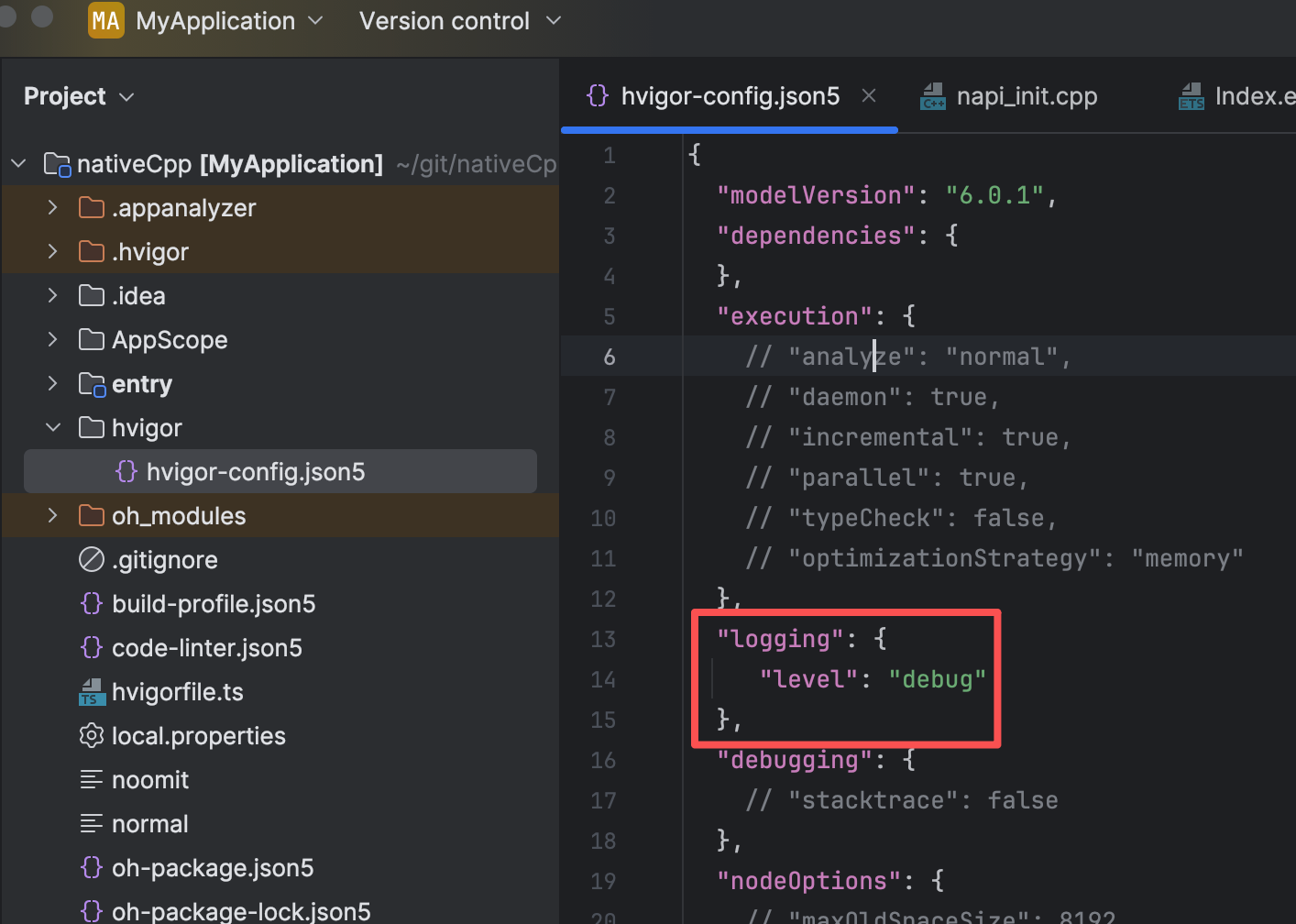

开启hvigor详细日志查看cmake参数

构建日志中搜 [cmake]

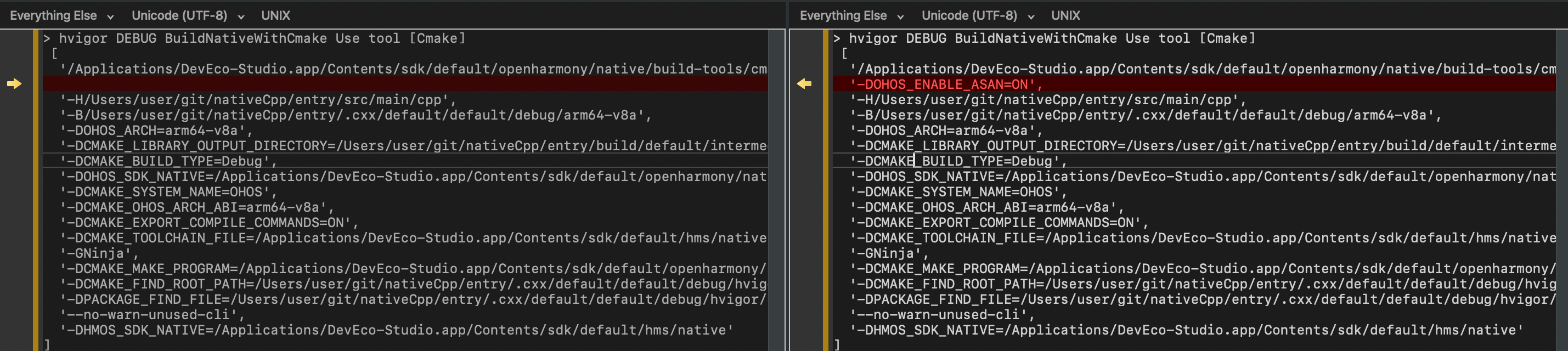

对比DevEco中是否勾选asan，cmake选项差一个 '-DOHOS_ENABLE_ASAN=ON'

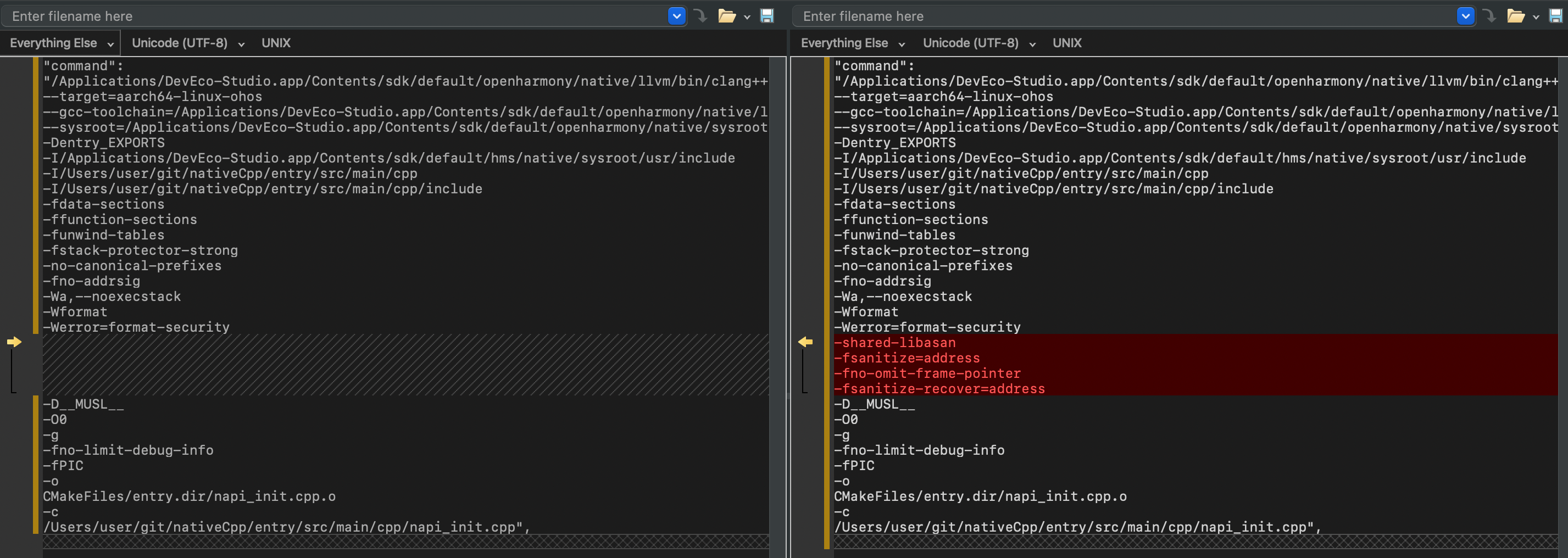

对比 .cxx/default/default/debug/arm64-v8a/compile_commands.json 中具体cpp文件的编译命令，clang++多了几个选项

asan:

-shared-libasan
-fsanitize=address
-fno-omit-frame-pointer
-fsanitize-recover=address

hwasan:

-shared-libasan
-fsanitize=hwaddress
-mllvm -hwasan-globals=0
-fno-emulated-tls
-fno-omit-frame-pointer

KN接入 LLVM 已有能力通常是两步：1. 调相关pass处理IR，2. 链接运行时库。编一个最简单的 int main() {} 比较差异


/Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/native/llvm/bin/clang++ --target=aarch64-linux-ohos test.cpp -v -mllvm -debug-pass=Structure
# vs
/Applications/DevEco-Studio.app/Contents/sdk/default/openharmony/native/llvm/bin/clang++ --target=aarch64-linux-ohos test.cpp -v -mllvm -debug-pass=Structure -shared-libasan -fsanitize=address -fno-omit-frame-pointer -fsanitize-recover=address

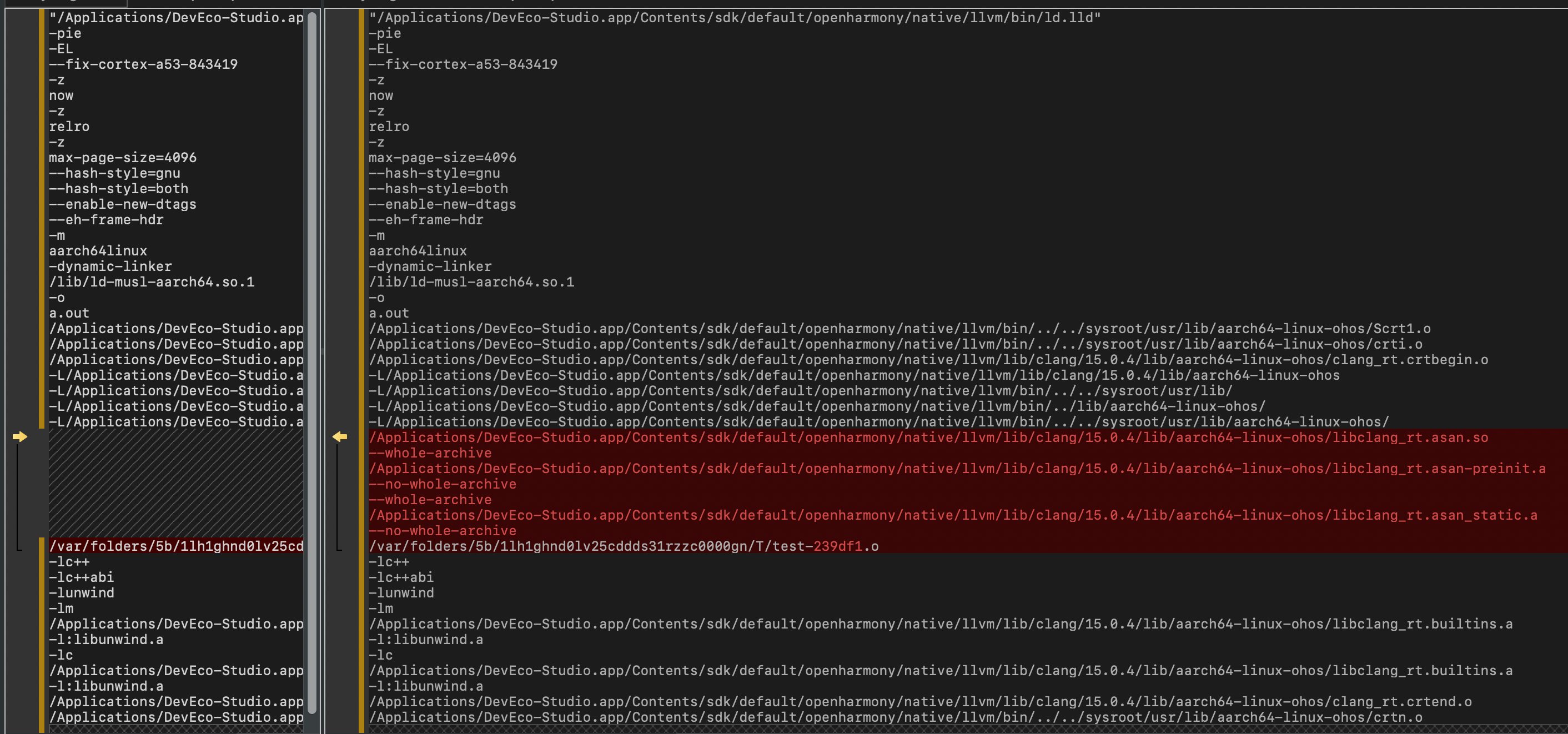

比较输出中的ld命令

KN接入san时应当参考KN使用的 LLVM 版本中的链接参数，其他版本的 LLVM 参数和 DevEco中的 LLVM 15可能不同

KN 内存分配

分配过程

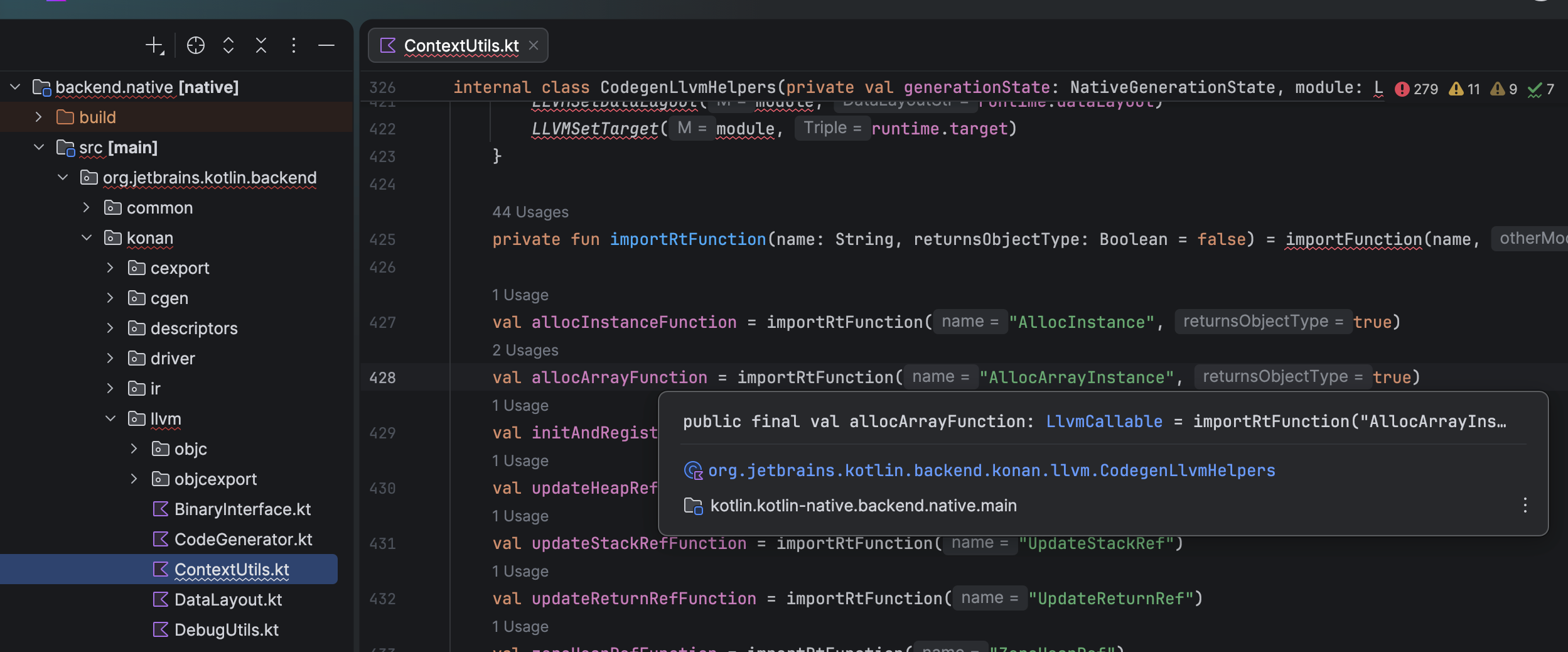

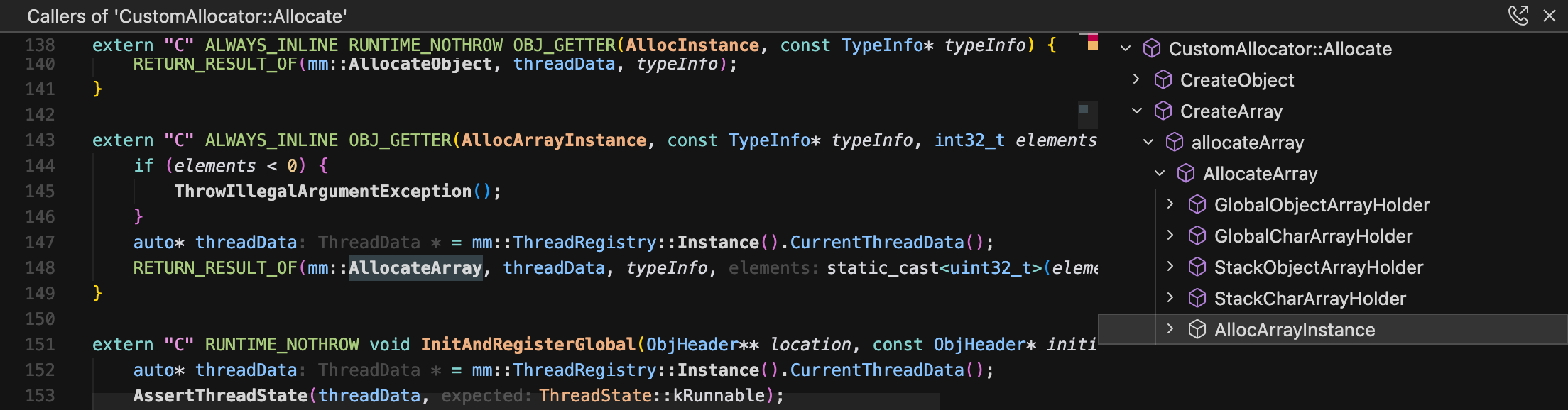

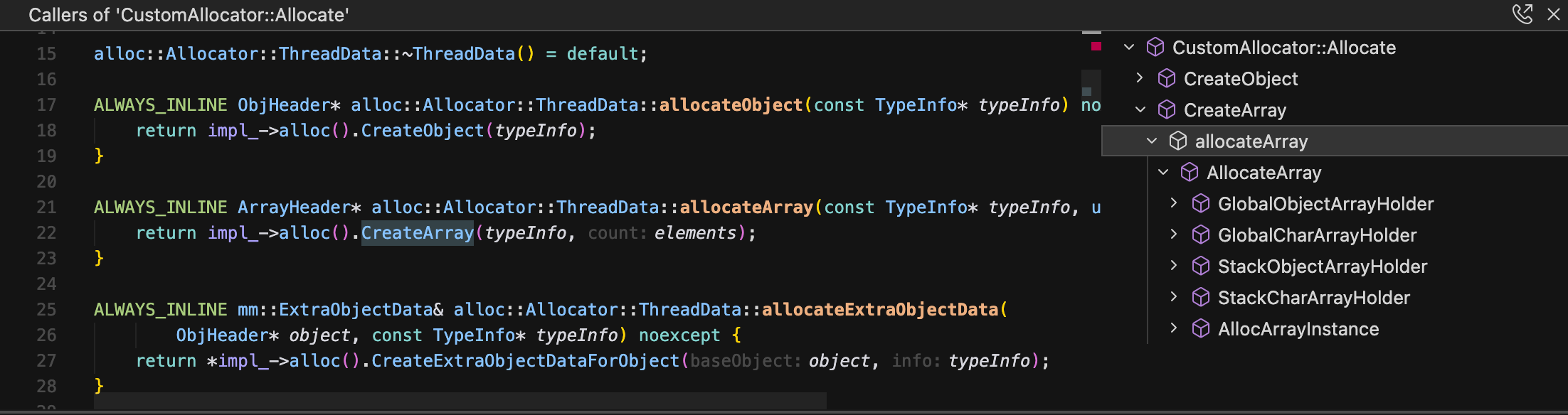

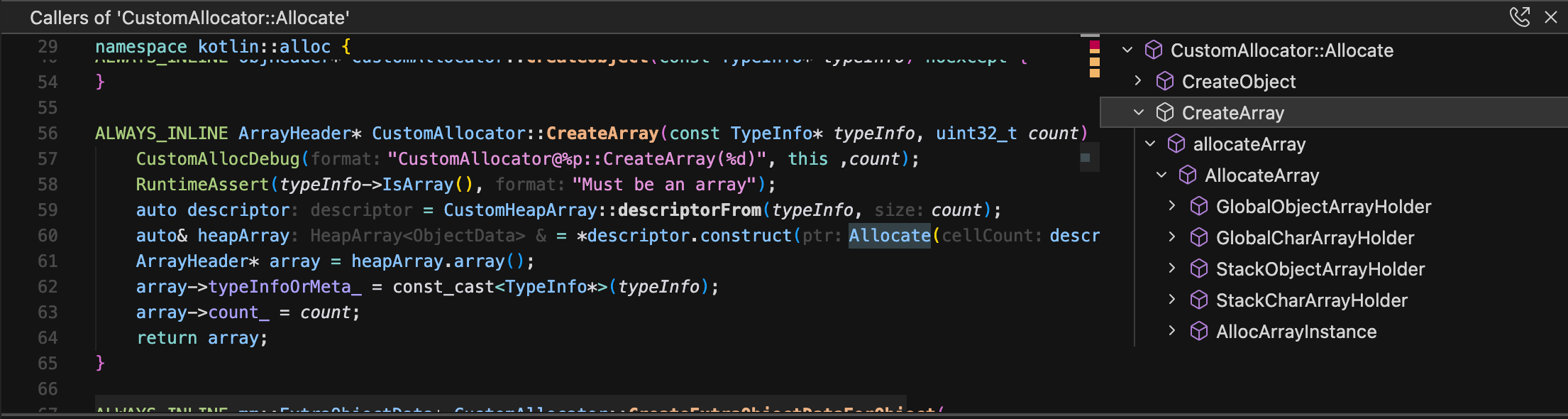

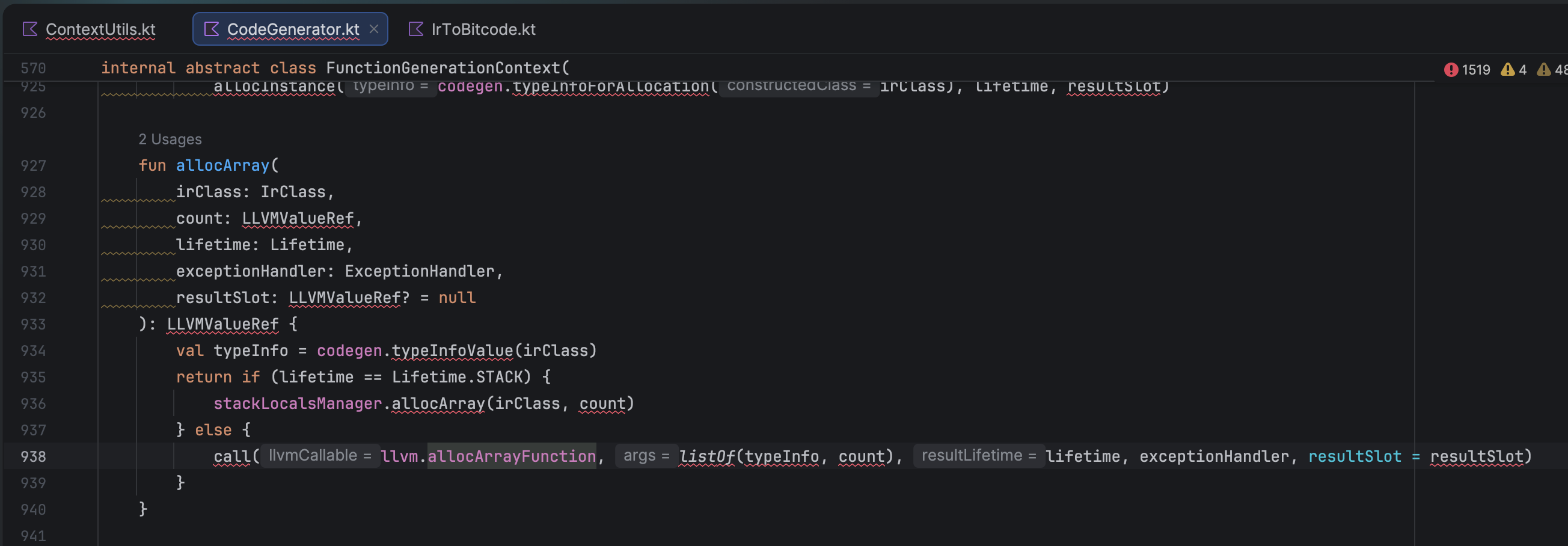

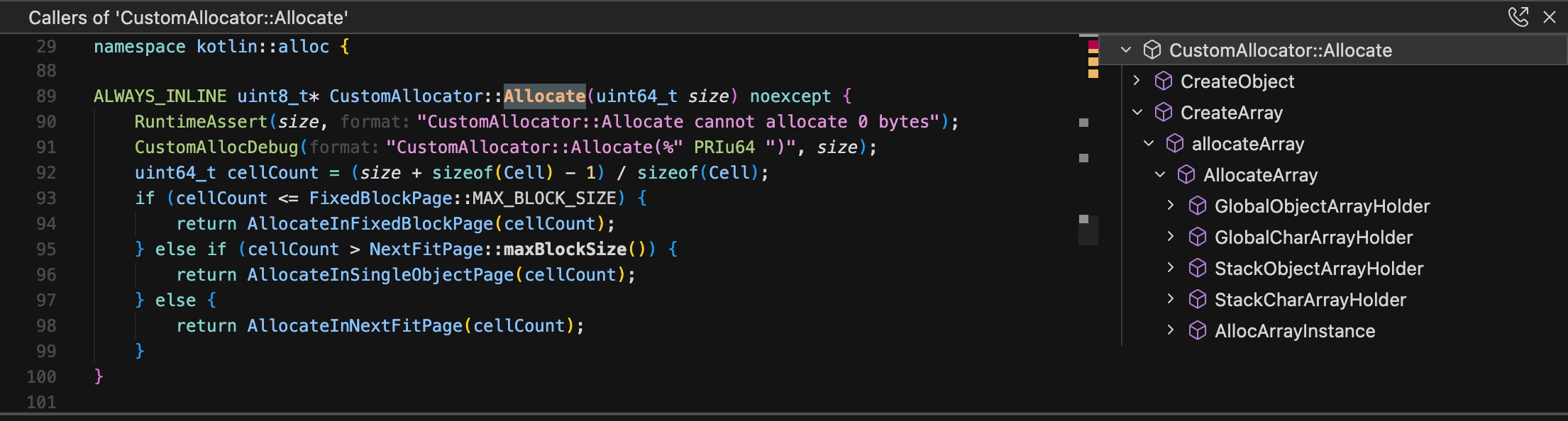

对象的地址可以赋给堆或者栈上的变量

内存布局

！！！本章节基本是大模型走读KN runtime代码总结，缺乏验证！！！

对象：

Offset	Field	Size	Alignment	Bit-Level Details
0x00	gc::GC::ObjectData	8 bytes	8 bytes	GC Header
	next_ (atomic pointer)	8 bytes	8 bytes	8 bytes for all 3 gc types
0x08	KObject (ObjHeader)	varies	8 bytes	Kotlin Object Data
	typeInfoOrMeta_	8 bytes	8 bytes	Bits 0-63: Pointer to TypeInfo or MetaObjHeader
Bits 0-1: Tag bits (OBJECT_TAG_MASK)
0x10+	Object fields	N bytes	natural	⚠️ Fields use NATURAL alignment, NOT 8-byte!: Boolean: 1 byte (1-byte aligned),Byte: 1 byte (1-byte aligned),Short: 2 bytes (2-byte aligned),Int/Float: 4 bytes (4-byte aligned),Long/Double/Reference: 8 bytes (8-byte aligned)
Compiler reorders by size (large→small) to minimize padding
END	[Padding]	0-7 bytes	—	Pad entire object to 8-byte boundary


class Example {
    val flag: Boolean    // 1 byte
    val count: Int       // 4 bytes
    val ref: String?     // 8 bytes
}

Offset	Field	Size	Explanation
0x00	ObjectData.next_	8 bytes	GC header
0x08	typeInfoOrMeta_	8 bytes	Object header
0x10	ref	8 bytes	Largest field first (8-byte aligned)
0x18	count	4 bytes	Medium field (4-byte aligned, NOT 8!)
0x1C	flag	1 byte	Only 1 byte used (1-byte aligned)
0x1D	[padding]	3 bytes	Pad to 8-byte boundary

Total	32 bytes		8 + 24 where instanceSize_ = 24


┌─────────────────────────────────────────────┐
│  HEAP (per-instance data)                   │
├─────────────────────────────────────────────┤
│  0x00: gc::GC::ObjectData                   │
│        - next_ (8 bytes)                    │
├─────────────────────────────────────────────┤
│  0x08: ObjHeader (KObject)                  │
│        - typeInfoOrMeta_ (8 bytes) ────┐    │
├─────────────────────────────────────────│────┤
│  0x10: [Object fields]                  │    │
│        - field1                         │    │
│        - field2                         │    │
│        - ...                            │    │
└─────────────────────────────────────────│────┘
                                          │
                    Points to             │
                        ▼                 │
┌─────────────────────────────────────────┴────┐
│  STATIC MEMORY (per-class metadata)          │
├──────────────────────────────────────────────┤
│  TypeInfo (shared by all instances):         │
│    - typeInfo_ (self-reference)              │
│    - extendedInfo_                           │
│    - unused_                                 │
│    - instanceSize_       ← Size of fields    │
│    - superType_                              │
│    - objOffsets_         ← GC scan info      │
│    - objOffsetsCount_                        │
│    - implementedInterfaces_                  │
│    - flags_                                  │
│    - classId_                                │
│    - associatedObjects                       │
│    - processObjectInMark                     │
│    - instanceAlignment_                      │
│    - vtable_[]           ← Virtual methods   │
└──────────────────────────────────────────────┘


TypeInfo
┌─────────────────────────────────────┐
│ gc::GC::ObjectData (8 bytes)        │
├─────────────────────────────────────┤
│ ObjHeader                            │
│   typeInfoOrMeta_ ────────┐         │
│                            │         │
├────────────────────────────┼─────────┤
│ [Object fields...]         │         │
└────────────────────────────┼─────────┘
                             │
                             ▼
                    ┌────────────────┐
                    │ TypeInfo       │
                    │   typeInfo_ ─┐ │  Self-reference
                    │              │ │
                    │   (ptr == ───┘ │  ptr->typeInfo_)
                    │   ...)         │
                    └────────────────┘

Meta
┌─────────────────────────────────────┐
│ gc::GC::ObjectData (8 bytes)        │
├─────────────────────────────────────┤
│ ObjHeader                            │
│   typeInfoOrMeta_ ─────┐            │
│                        │            │
├────────────────────────┼────────────┤
│ [Object fields...]     │            │
└────────────────────────┼────────────┘
                         │
                         ▼
              ┌──────────────────────────┐
              │ ExtraObjectData          │
              │   typeInfo_ ──────────┐  │
              │   flags_              │  │  ptr != ptr->typeInfo_
              │   associatedObject_   │  │  (so it's detected as meta)
              │   weakReference...    │  │
              └───────────────────────┼──┘
                                      │
                                      ▼
                             ┌────────────────┐
                             │ TypeInfo       │
                             │   typeInfo_ ─┐ │
                             │              │ │
                             │   (...)    ──┘ │
                             └────────────────┘

数组

Offset	Field	Size	Alignment	Bit-Level Details
0x00	gc::GC::ObjectData	8 bytes	8 bytes	GC Header
	next_ (atomic pointer)	8 bytes	8 bytes	Same as HeapObject
0x08	KArray (ArrayHeader)	16 bytes	8 bytes	Array Header (fixed size)
	typeInfoOrMeta_	8 bytes	8 bytes	Bits 0-63: Pointer to array TypeInfo
Bits 0-1: Tag bits
0x10	count_	4 bytes	4 bytes	Bits 0-31: Element count (uint32_t)
0x14	objcFlags_ / padding	4 bytes	4 bytes	Bits 0-31: ObjC flags if KONAN_OBJC_INTEROP, Otherwise: padding to 8-byte struct alignment
0x18	[Padding]	0-7 bytes	E bytes	Align to element size boundary
AlignUp(sizeof(ArrayHeader), elementSize)
0x18+	Array elements	E × count	E bytes	⚠️ Elements use ELEMENT SIZE alignment, NOT 8-byte! Each element size E = -typeInfo->instanceSize_ Elements are tightly packed with no extra padding
END	[Padding]	0-7 bytes	—	Pad entire array to 8-byte boundary


val flags = BooleanArray(5)  // 5 booleans

Offset	Field	Size	Explanation
0x00	ObjectData.next_	8 bytes	GC header
0x08	typeInfoOrMeta_	8 bytes	Array header
0x10	count_ = 5	4 bytes
0x14	padding	4 bytes
0x18	element[0]	1 byte	Only 1 byte per boolean!
0x19	element[1]	1 byte	No padding between elements
0x1A	element[2]	1 byte	Tightly packed
0x1B	element[3]	1 byte
0x1C	element[4]	1 byte
0x1D	[padding]	3 bytes	Final 8-byte alignment
Total	32 bytes		AlignUp(24 + 5, 8) = 32

page：

Constant	OHOS Target	Standard Target
kPageAlignment	8 bytes	8 bytes
Cell size	8 bytes	8 bytes
FixedBlockCell size	8 bytes	8 bytes
NextFitPage::SIZE	128 KiB	256 KiB
FixedBlockPage::SIZE	128 KiB	256 KiB
ExtraObjectPage::SIZE	64 KiB	64 KiB
MAX_BLOCK_SIZE	32 cells (256 bytes)	128 cells (1024 bytes)

SingleObjectPage

Offset	Field	Size	Alignment	Description
0x00	AnyPage	16 bytes	8 bytes	Base class
0x00	├─ next_	8 bytes	8 bytes	std::atomic<SingleObjectPage*> for page list
0x08	└─ allocatedSizeTracker_	8 bytes	8 bytes	AllocatedSizeTracker::Page (size_t field)
	└─ threadName_	24 bytes	8 bytes	after libc++ small string optimization a string is 24 bytes
0x10	isAllocated_	1 byte	1 byte	Boolean: 0 = available, 1 = occupied
0x11	[padding]	7 bytes	—	Pad to 8-byte boundary
0x18	size_	8 bytes	8 bytes	Total page allocation size (size_t)
0x20	dataAddress	8 bytes	8 bytes	Tencent Code: cached uintptr_t of data_ address
0x28	alignas(8) struct	0 bytes	8 bytes	Alignment directive only
0x28	├─ data_[]	N bytes	8 bytes	Flexible array - object begins here ↓

0x28	Object Layout			Within data_[] array:
0x28	├─ gc::GC::ObjectData	8 bytes	8 bytes	GC header: std::atomic<ObjectData*> next_
0x30	├─ ObjHeader	8 bytes	8 bytes	TypeInfo* typeInfoOrMeta_ pointer
0x38	├─ [Object fields…]	varies	natural	Field data (1/2/4/8-byte aligned)
???	└─ [padding]	0-7 bytes	—	Pad total object to 8-byte boundary
