应用层

• HTML：Hyper Text Markup Language

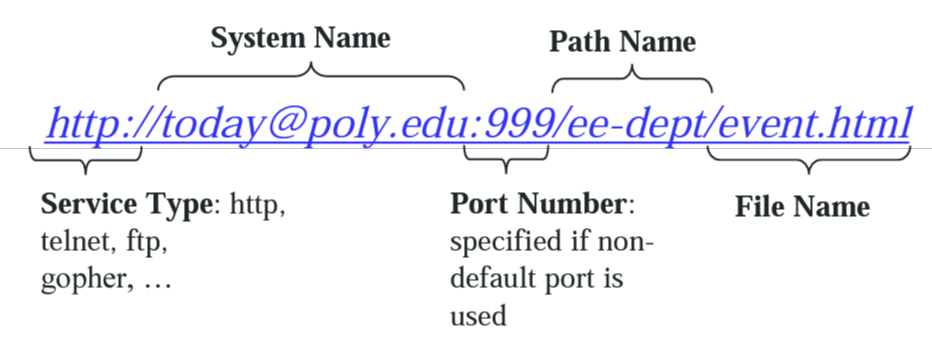

• URL：Uniform Resource Locators
  • 协议：http，rtp，rtsp，https…
  • ：//
  • 域名或IP
  • 端口号
  • 文件路径
  • GET参数
• CGI：Common Gateway Interface，可以根据客户端上传数据返回动态网页

HTTP

HyperText Transfer Protocol

• 没有状态，所有操作一步完成
• 服务器端 TCP 80pessive open等待客户端连接
• 内容是英语不是代码
• HTTPS：三层连接（TCP，TLS，HTTP）
  • TLS加密HTTP通信内容，一个TLS连接可以加密多个HTTP连接
  • 过程
    • 客户端向服务器 443/TCP 握手
    • 后续所有内容用TLS加密，放进HTTP

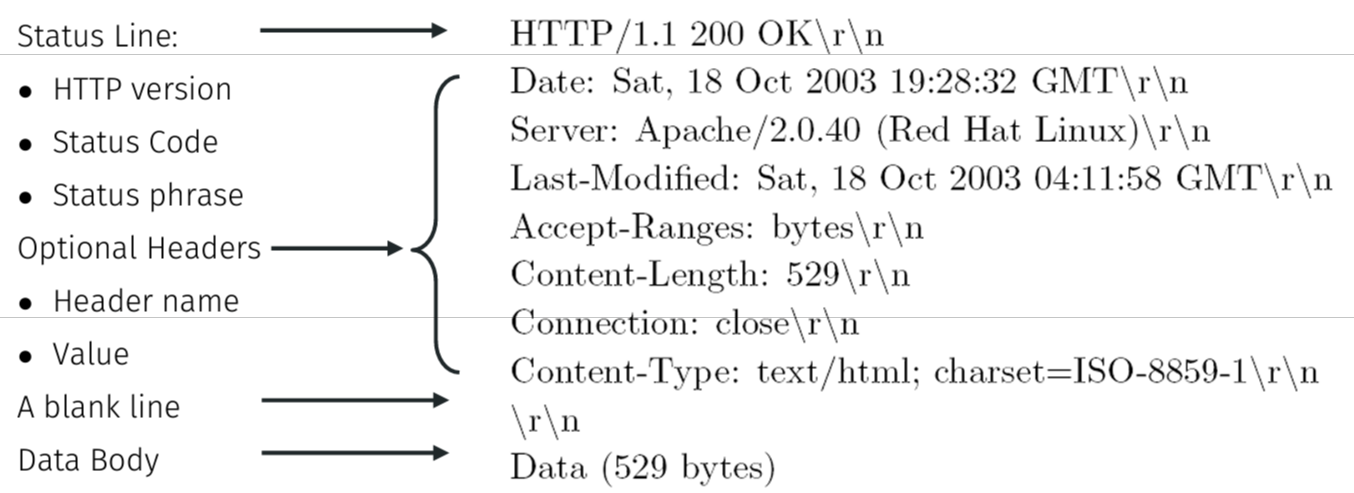

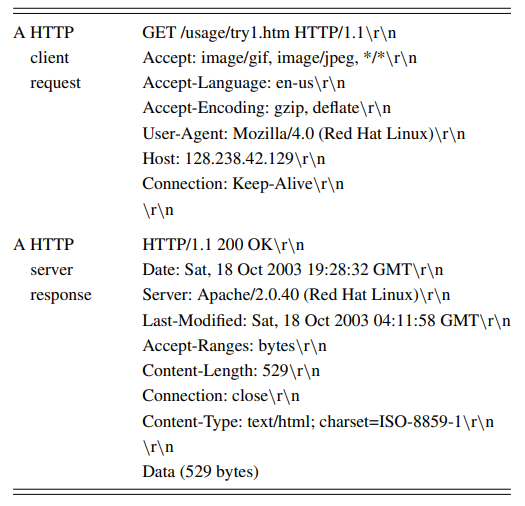

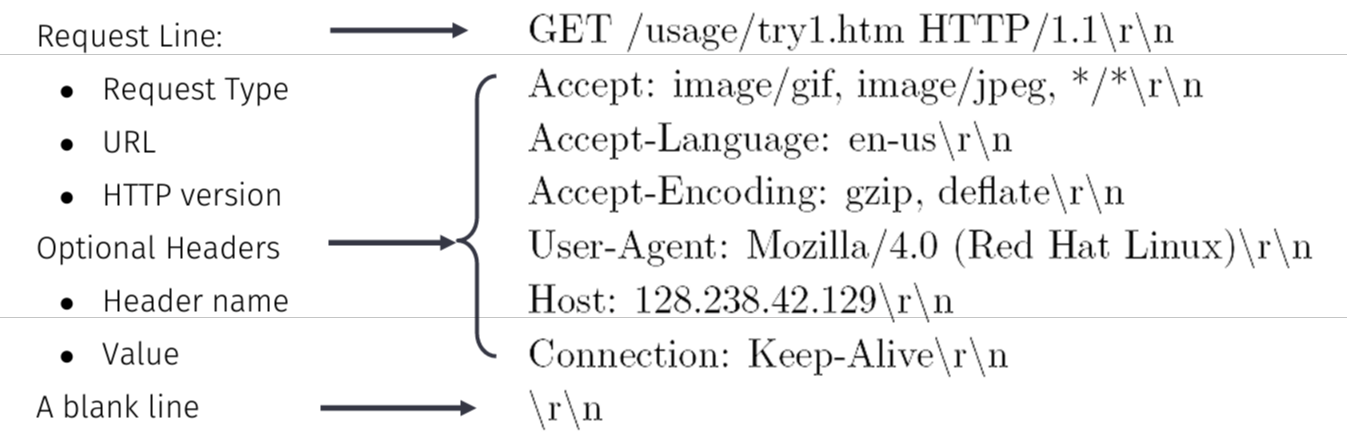

HTTP message

• start-line
  • request line
    • 请求类型
      • GET：获取文件全文
      • HEAD：获取文件header基本信息 eg：下一个大文件之前先请一下多大
      • PUT：创建一个新文件或者覆盖一个已有的，URL是放到哪
      • POST：和PUT类似，但是URI指定的是谁来处理
      • PATCH：一串对旧文件的修改
      • COPY，MOVE，DELETE…
    • URL
    • HTTP版本
  • status line
    • HTTP版本

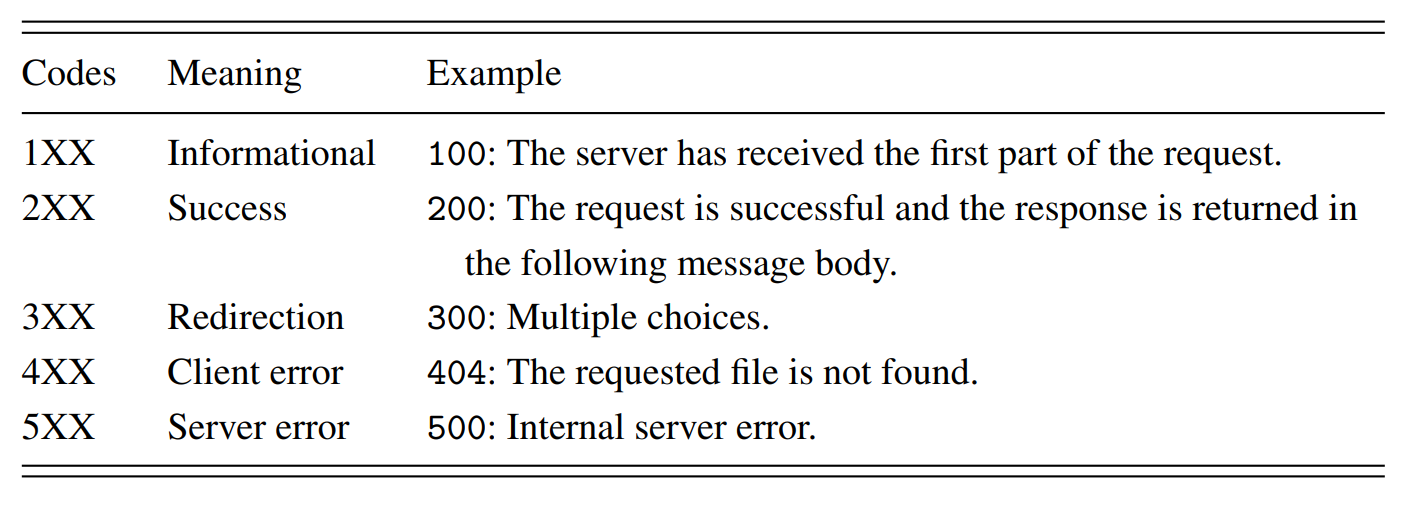

    • 状态码
      • 1xx
      • 2xx：成功
        • 200 OK
        • 201 Created：新文件创建
      • 3xx：重定向
        • 301 Moved Permanently：请的东西换地方了
        • 304 Not Modified
      • 4xx：客户端错误
        • 400 Bad Request：request的格式有问题
        • 404 Not Found
      • 5xx：服务器端错误
        • 500 Internal Server Error：服务器内部的问题，比如服务器端代码有bug
        • 505 HTTP Version Not Supported
    • status phrase
• header
• 空行 \r\n
• 请求的文件

代理：截客户端request，自己作为客户端往服务器request

• 结合防火墙可以限制客户端访问范围
• 缓存
  • 更快响应客户端请求
  • 减轻服务器负担

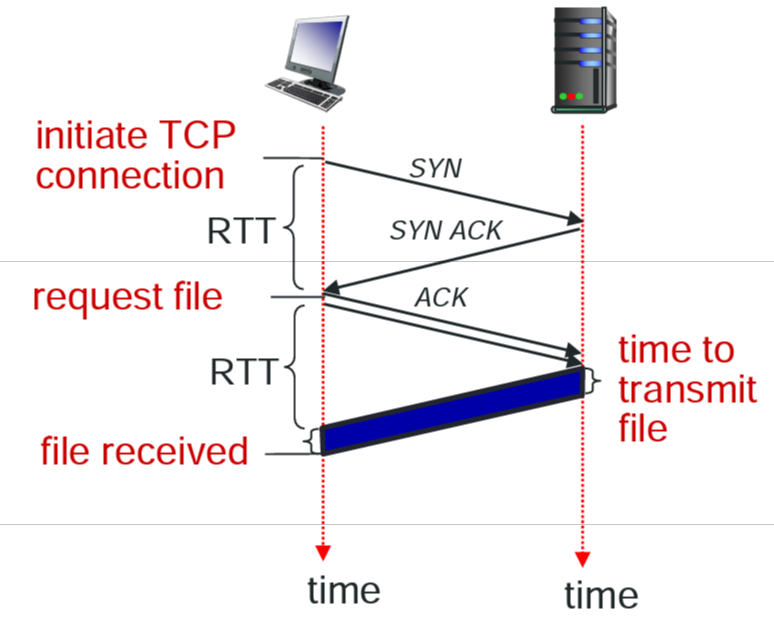

• 非持久HTTP：HTTP 1.0 每次TCP连接最多传一个文件
  • 接收开始：请求后2RTT
  • 接收结束：2RTT+传文件时间
  • 缺点：
    • 传输前等待时间长
    • 并行传输需要创建很多连接
• 持久HTTP：HTTP 1.1 建立连接后先不关，顺序传多个文件
  • Connection: Keep-Alive
  • 接收开始
    • 第一个文件还是2RTT
    • 后续的文件1RTT就可以开始收
  • 缺点：

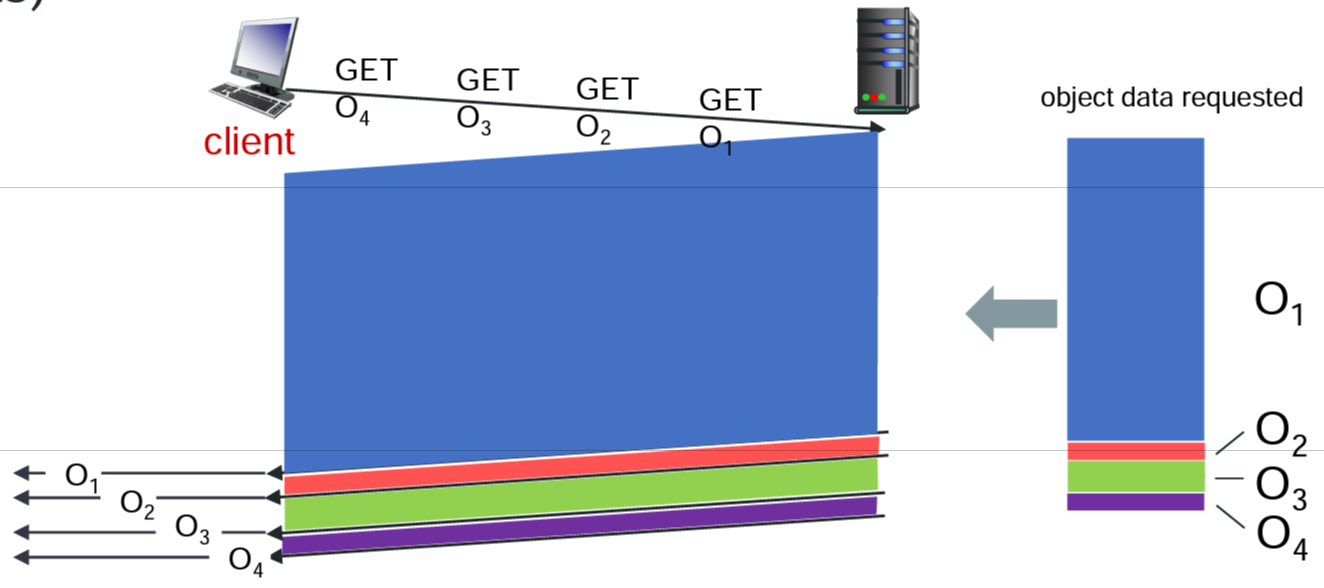

    • head of line blocking：first come first served，前面有一个大文件，后续的小文件需要等
    • 重发过程会中断新文件传输

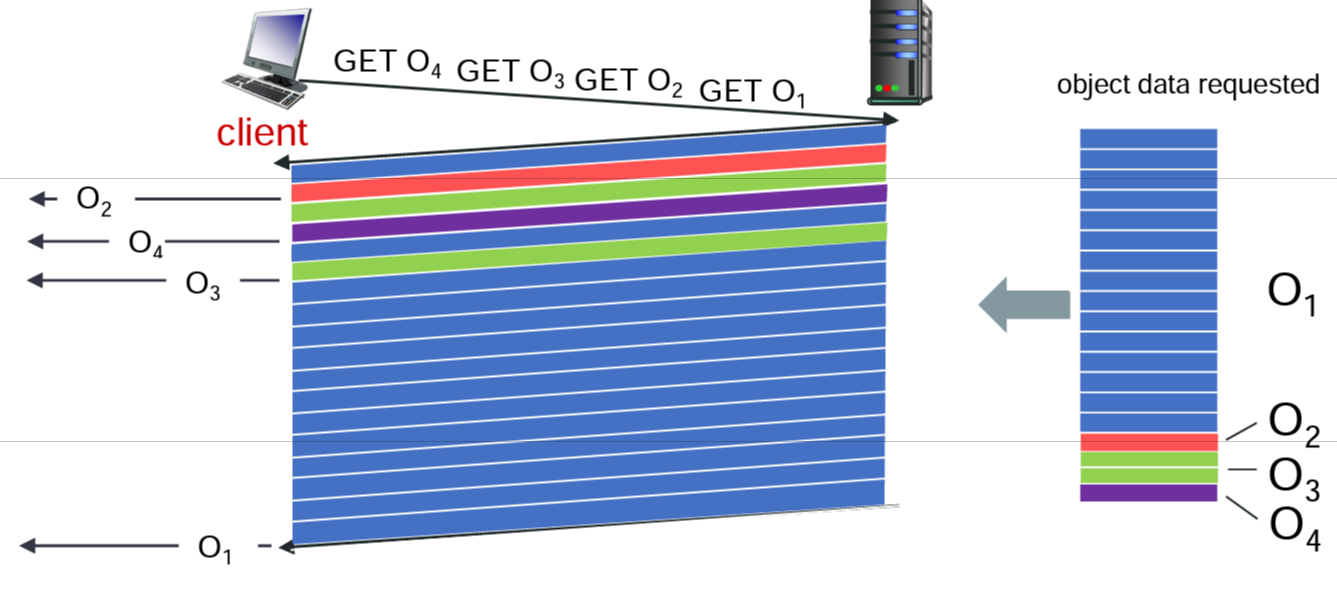

• HTTP/2：一个连接，数据流而不是文件
  • 数据流可以包含文件内容或头文件
  • 内容优先级
  • 缺点
    • 单个TCP连接，重发仍然中断传输

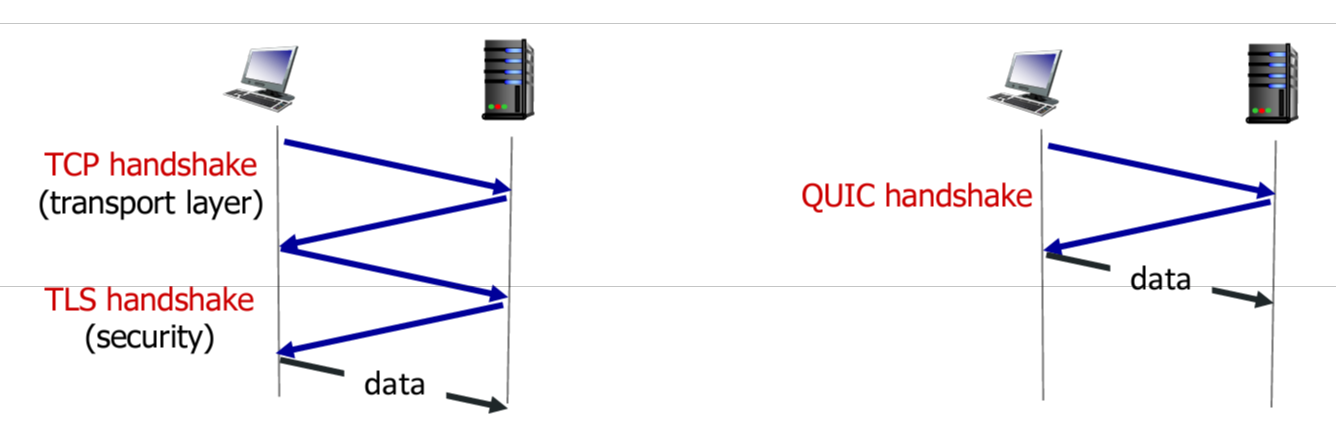

• HTTP/3：使用Quick UDP Internet Connections（QUIC），应用层协议
  • 单管道变多管道
    • 并行传输
    • 处理错误不中断传输
  • 整合传输和安全
  • 使用很多类似TCP的技术
    • 创建连接
    • 丢包的处理
    • 拥塞控制

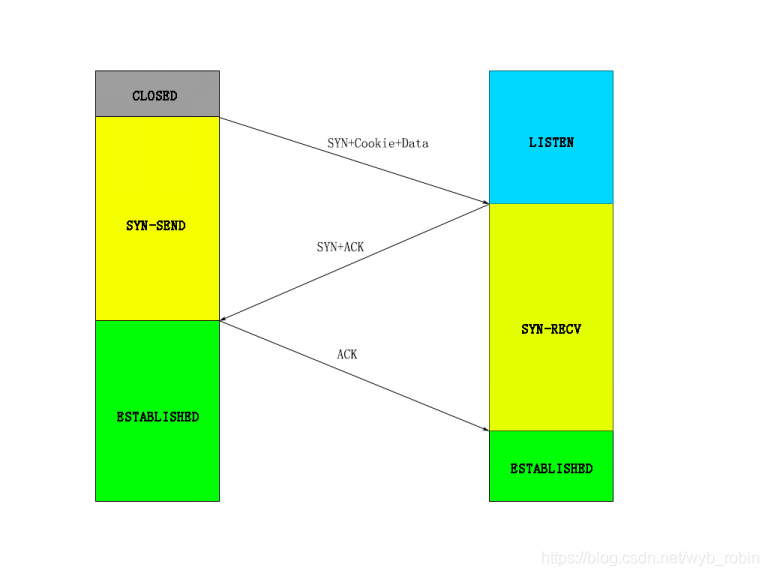

• TCP Fast Open：握手的过程中传数据
  • 第一次握手带上TFO Cookie（如果没有发空的）和要请的数据
  • 服务器的SYN+ACK
    • TFP Cookie有效：直接带数据
    • TFP Cookie无效：带一个TFO Cookie
  • 第一次创建连接还是2RTT
  • 后续创建连接1RTT就开始收数据

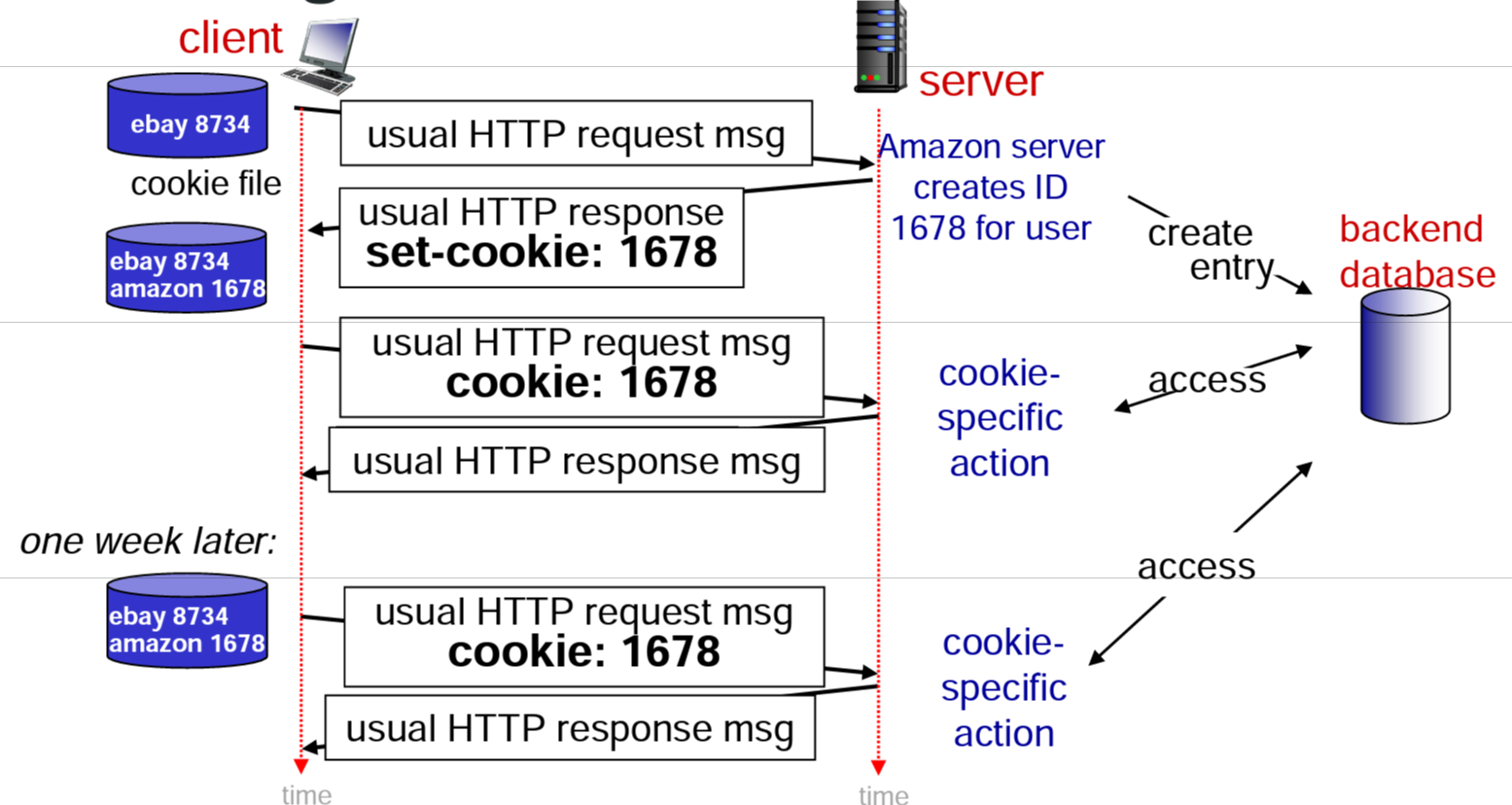

Cookie

CDN

Content Delivery Network，把大文件放的离用户更近，加快传输速度，降低传输成本

DNS可以做load balance

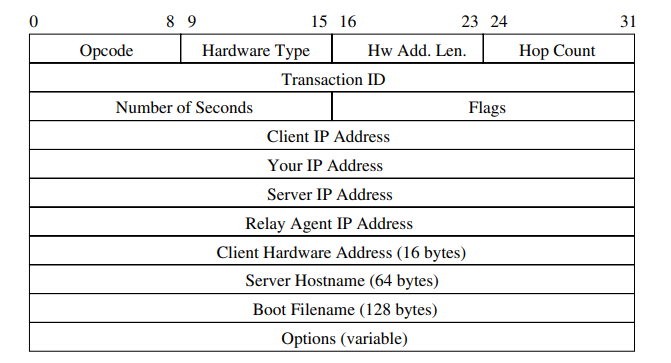

DHCP

Dynamic Host Configuration Protocol，Server UDP/67，Client UDP/68

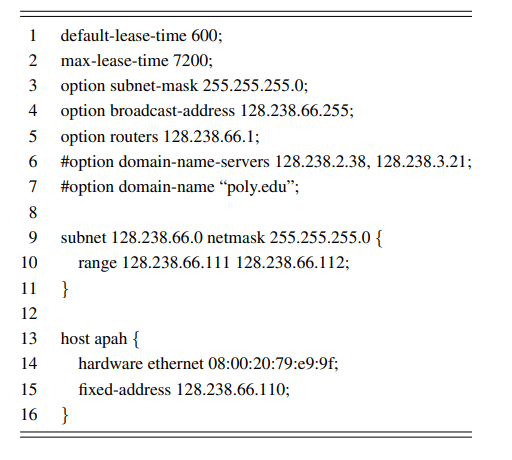

• 手动分配：DHCP查表看每个MAC怎么配置
• 固定分配：记录设备MAC，每次请求给同一组配置
• 动态分配：出租配置，过期不续就分给其他设备

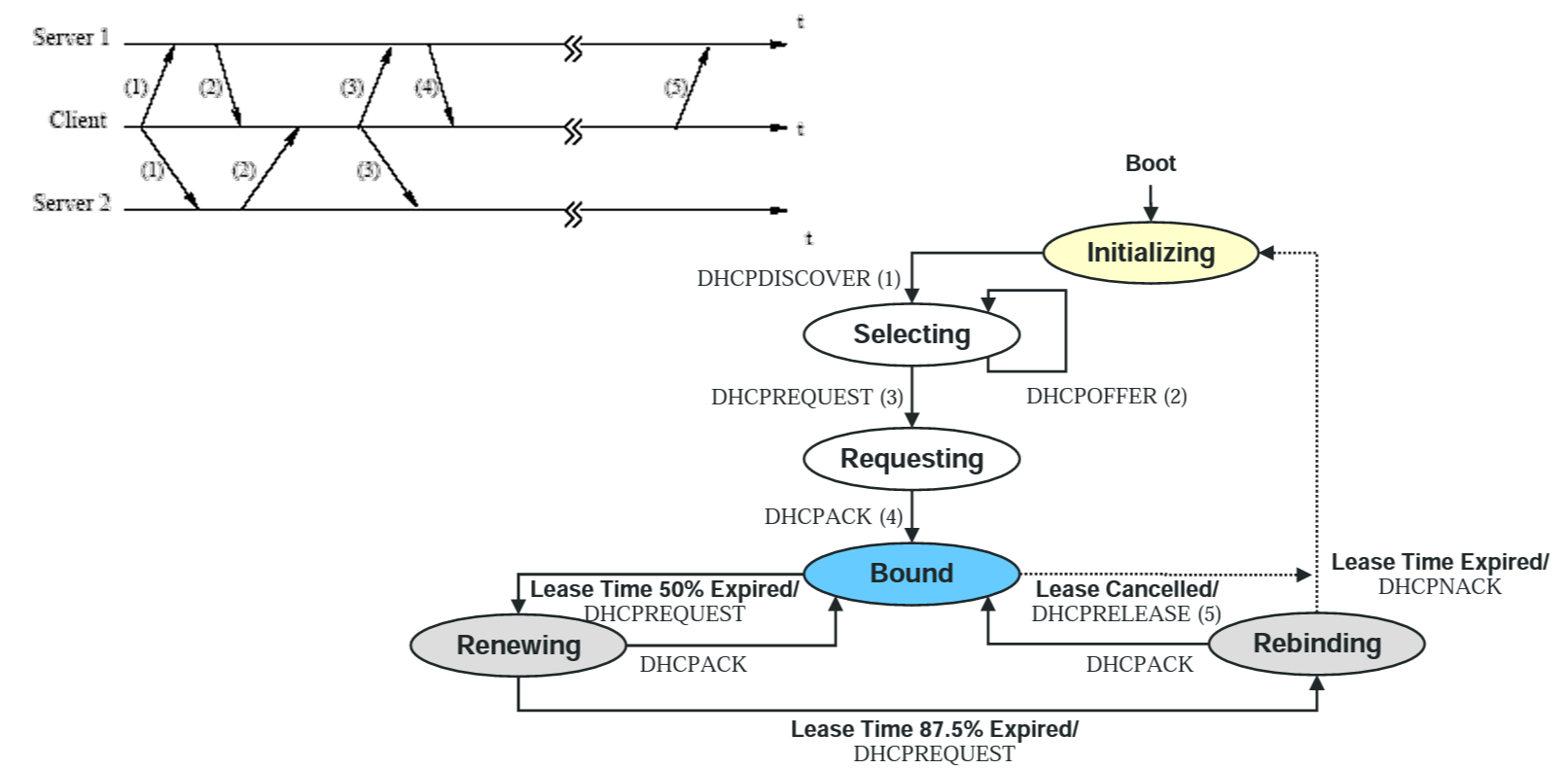

• DHCPDISCOVERY：源IP 0.0.0.0，广播
  • DHCP Relay拓展可以转发Discovery到广播域外，扩大Server管理范围
  • Option 82：支持的设备在Discovery里加地理信息，转到Server，Server可以给附近的设备分接近的IP，简化路由 (TODO:relay细节)
• DHCPOFFER：收到请求的DHCP服务器都给这个设备分一个IP发过来
  • 可以不进行Discovery，服务器定时给Offer等着host Request
• DHCPREQUEST：设备广播自己选的IP，Server Identifier标自己选的是哪个服务器的
• DHCPACK：被选中服务器回一个确认消息，包含完整具体配置，比如IP租期
• DHCPRELEASE：设备自己释放IP

IP是租用的，下发的时候带租期，一般租期过半就重新发DHCPREQUEST续租，到期后收回

NTP

Network Time Protocol，通常可以将时间校准到10ms误差以内

123 UDP/TCP

层次结构

• stratum 0：可靠时钟源
• stratum 1～15：离时钟源有几层服务器
  • stratum 1 大概300个

时间戳：

• Transmit Timestamp：发送host自己时钟的发出时间
• Origin Timestamp：client发送请求里的Transmit Timestamp
• Receive Timestamp：服务器收到请求的时间
• Reference Timestamp：NTP服务器最近一次校准时间

RTT：Client收发间隔 - Server收发间隔

知道单程时间和两组时间戳的差，可以校准主机时钟。通常会请多个NTP服务器，统计方法减小误差

NAT

Network Address Translation，将局域网IP映射到公网IP。一般说NAT都是带端口的，PAT和NAPT的意思。

步骤

1. 地址绑定
   • 数量
     • one to one：一个局域网IP给一个公网IP
     • many to one：多个局域网IP给一个公网IP
   • 内网IP+端口映射到公网IP+端口
   • 公网端口只能用动态端口 - 固定 - 静态：映射不顶 - 动态：一段时间内固定，更好的利用端口资源
2. 地址转换
   • 向外
     • 改源IP，源端口
   • 向内
     • 改目标IP，目标端口
3. 地址解绑

问题：路由器是三层设备，但是NAT需要改所有4层的IP和端口信息

• 改了IP和端口号需要重新checksum，额外的计算
• 一些协议内容里有端口号，也需要改
  • ICMP报文要带触发数据包IP header和前8 Bytes payload，里面有ip和端口号
  • FTP PORT命令指定IP和端口号，在内容里

socket

• TCP
• UDP
• RAW：允许程序绕过传输层协议直接用网络曾的IP
